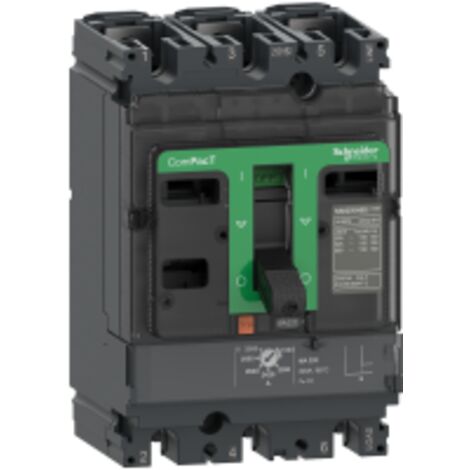

ComPacT NSX100N - disjoncteur - MA 50A - 3P3D - 50kA - montage fixe - C10N3MA050

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100N est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un calibre de 50A et une capacité de coupure de 50kA, il est adapté pour un montage fixe et peut être installé en position horizontale ou verticale. Ce disjoncteur est idéal pour une utilisation dans des environnements industriels et commerciaux, offrant une protection fiable contre les courts-circuits et les surcharges.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 90 kA à 220/240 V CA 50/60 Hz

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In

Puissance dissipée par pôle : 1,68 W

Largeur : 105 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids du produit : 2,05 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Raccordement amont : Façade

Raccordement aval : Façade

Position de montage : Horizontal et vertical

Pas de raccordement : 35 mm

Utilisation

Type de protection : Protection magnétique contre les courts-circuits

Calibre du déclencheur : 50 A à 65 °C

Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions

Plage de réglage du seuil court retard : 6...14 x In

Type de réglage du seuil instantané (Ii) : Réglable sur 9 positions

Plage de réglage du seuil instantané : 6...14 x In

Protection différentielle : Sans

Nombre d'emplacements : 5 slots

Caractéristiques

Marque
SCHNEIDER
Intensité courant
50 A
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Largeur
105 mm
Matières
Plastique
Nombre de pôle(s)
3
Poids
2050 g
Pouvoir de coupure
50 kA
Réseau électrique
Monophasé
Tension électrique
230 V
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67788520
MMID
559277786343
Réf. fabricant
3606481998378
EAN
3606481998378

Questions fréquentes

La capacité de coupure de ce disjoncteur est de 50 kA, ce qui le rend adapté pour protéger les installations électriques contre les courts-circuits dans des environnements industriels. Cette caractéristique assure une protection fiable, minimisant les risques de dommages aux équipements et garantissant la sécurité des installations.

Le seuil instantané peut être réglé sur 9 positions, avec une plage de réglage de 6 à 14 fois l'intensité nominale. Cela permet d'adapter la protection contre les surcharges en fonction des besoins spécifiques de l'installation, offrant ainsi une flexibilité dans la gestion des risques électriques.

L'endurance mécanique de ce dispositif est de 50 000 cycles. Cette longévité est cruciale pour garantir une performance fiable sur le long terme, surtout dans des environnements où le disjoncteur est soumis à des sollicitations fréquentes.

Réponses générées par IA à partir des informations vendeur
