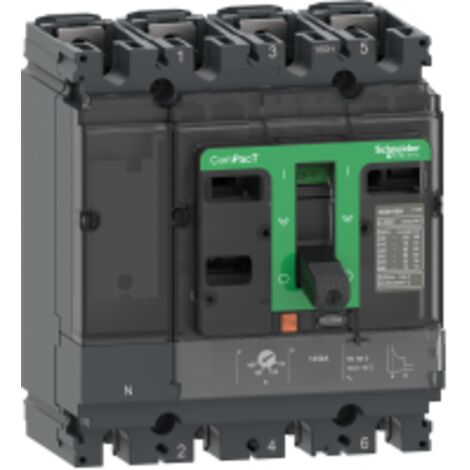

ComPacT NSX100H - disjoncteur - TM-D 100A - 4P3D - 70kA - montage fixe - C10H6TM100

15 € offerts dès 250 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec un courant nominal de 100A et une capacité de coupure de 70kA, il est adapté pour une utilisation dans des environnements industriels et commerciaux. Ce modèle est monté de manière fixe et peut être installé à la fois en position horizontale et verticale.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In, 20 000 cycles à 690 V In

Puissance dissipée par pôle : 8,8 W

Type de protection : surcharge (thermique) et court-circuit (magnétique)

Calibre du déclencheur : 100 A à 40 °C

Largeur : 140 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids du produit : 2,4 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Raccordement amont : Façade

Raccordement aval : Façade

Position de montage : Horizontal et vertical

Utilisation

Type de réglage du seuil long retard (Ir) : Réglable

Plage de réglage du seuil long retard : 0,7 à 1 x In

Type de réglage du seuil instantané (Ii) : Fixe

Plage de réglage du seuil instantané : 800 A

Protection différentielle : Sans

Nombre d'emplacements : 5 slot(s)

Caractéristiques

Marque
SCHNEIDER
Intensité courant
100 A
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Matières
Plastique
Nombre de pôle(s)
4
Poids
200 g
Tension électrique
230 V
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67789430
MMID
316621296791
Réf. fabricant
3606481998736
EAN
3606481998736

Questions fréquentes

La capacité de coupure de cet équipement est de 70 kA, ce qui le rend adapté pour protéger des installations électriques dans des environnements industriels où des courants de court-circuit élevés peuvent survenir. Cela garantit une protection efficace contre les surcharges et les courts-circuits.

Cet appareil offre une protection contre les surcharges thermiques et les courts-circuits magnétiques. La protection contre les surcharges est assurée par un déclencheur thermique, tandis que la protection contre les courts-circuits est gérée par un déclencheur magnétique, garantissant ainsi une réponse rapide en cas de défaillance.

Le seuil long retard (Ir) est réglable dans une plage de 0,7 à 1 fois l'intensité nominale, tandis que le seuil instantané (Ii) est fixe à 800 A. Cela permet d'adapter la protection en fonction des besoins spécifiques de l'installation.

Réponses générées par IA à partir des informations vendeur
