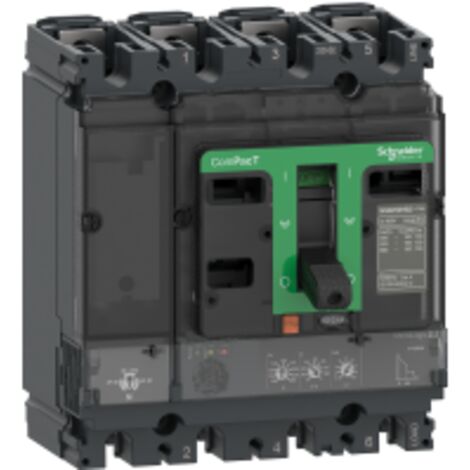

ComPacT NSX100H - disjoncteur - MicroLogic 2.2 40A - 4P4D - 70kA - montage fixe

Informations produit

Description

Description générale

Le ComPacT NSX100H est un disjoncteur à montage fixe, équipé d'un MicroLogic 2.2, conçu pour offrir une protection efficace contre les surcharges et les courts-circuits. Avec un calibre de 40 A, il est adapté pour une utilisation dans des environnements industriels et commerciaux, garantissant une sécurité optimale pour vos installations électriques.

Spécifications techniques

Tension assignée d'isolement : 800 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz

Endurance mécanique : 50 000 cycles

Durée de vie électrique : 50 000 cycles à 440 V In

Puissance dissipée par pôle : 1,34 W

Largeur : 140 mm

Hauteur : 161 mm

Profondeur : 86 mm

Poids : 2,4 kg

Compatibilité et accessoires

Code de compatibilité : NSX100

Installation

Support de montage : Plaque arrière

Position de montage : Horizontal et vertical

Raccordement amont : Façade

Raccordement aval : Façade

Pas de raccordement : 35 mm

Utilisation

Protection contre surcharge (long retard)

Protection court retard avec retard fixe

Protection instantanée contre court-circuit

Réglage du seuil long retard (Ir) : Réglable sur 9 positions

Plage de réglage du seuil long retard : 18...40 A

Réglage de protection du neutre : 0,5 x Ir (3d + N/2), 1 x Ir (4d), Aucune protection (3d)

Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL 105 % Ir (rouge) pour surcharge, DEL 90 % Ir (orange) pour surcharge

Autres informations

Type de réglage de la temporisation : Fixe

Plage de réglage de temporisation long retard : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir

Mémoire thermique : 20 minutes avant et après le déclenchement

Protection différentielle : Sans

Zone de verrouillage sélectif logique ZSI : Sans

Nombre d'emplacements : 5 slot(s)

Caractéristiques

Marque
SCHNEIDER
Intensité courant
40 A
Fonction du disjoncteur
Bipolaire
Hauteur
161 mm
Largeur
140 mm
Matières
Plastique
Nombre de pôle(s)
4
Poids
2400 g
Tension électrique
230 V
Type de connecteur
Bipolaire
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME67791143
MMID
835628386750
Réf. fabricant
3606481998828
EAN
3606481998828

Questions fréquentes

La plage de réglage du seuil long retard pour la protection contre les surcharges est de 18 à 40 A.

Le pouvoir assigné de coupure de service est de 100 kA à 220/240 V CA 50/60 Hz.

L'endurance mécanique de cet appareil est de 50 000 cycles.

Réponses générées par IA à partir des informations vendeur

ComPacT NSX100H - disjoncteur - MicroLogic 2.2 40A - 4P4D - 70kA - montage fixe - C10H42D040
