Informations produit

Description

Description générale

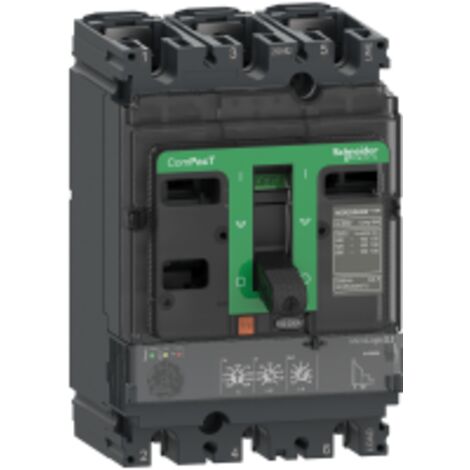

Le disjoncteur ComPacT NSX100H est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 70 kA et un calibre de déclencheur de 40 A, il est adapté pour des applications nécessitant une protection contre les surcharges et les courts-circuits. Ce modèle est monté de manière fixe et peut être installé en position horizontale ou verticale.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 100 kA à 220/240 V CA 50/60 Hz
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles à 440 V In
  • Puissance dissipée par pôle : 1,34 W
  • Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 86 mm
  • Poids : 2,05 kg

    • Compatibilité et accessoires

  • Code de compatibilité : NSX100
  • Nombre d'emplacements : 5 slot(s)

    • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • Position de montage : Horizontal et vertical

    • Utilisation

  • Protection contre surcharge (long retard)
  • Protection court retard avec retard fixe
  • Protection instantanée contre court-circuit
  • Signalisation locale : DEL clignotante (vert) pour prêt à fonctionner, DEL rouge pour surcharge à 105 % Ir, DEL orange pour surcharge à 90 % Ir

    • Autres informations

  • Type de réglage du seuil long retard (Ir) : Réglable 9 positions, plage de réglage : 18...40 A
  • Type de réglage du capteur instantané (Isd) : Réglable 9 positions, plage de réglage : 1,5...10 x Ir
  • Type de réglage de la temporisation : Fixe, plage de réglage : 400 s à 1,5 x Ir, 16 s à 6 x Ir, 11 s à 7,2 x Ir
  • Protection différentielle : Sans
  • Zone de verrouillage sélectif logique ZSI : Sans

    • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      10.5 cm
    • Largeur
      105 mm
    • Hauteur
      161 mm
    • Poids
      2050 g

    Questions fréquentes

    Cet appareil a une capacité de coupure de 70 kA, ce qui le rend adapté pour protéger les installations électriques contre les surcharges et les courts-circuits. Cela garantit une sécurité accrue dans des environnements où des courants élevés peuvent survenir.

    Pour la protection contre les surcharges, il existe un réglage long retard ajustable sur 9 positions, avec une plage de réglage de 18 à 40 A. Pour la protection instantanée contre les courts-circuits, le réglage est également ajustable sur 9 positions, avec une plage de 1,5 à 10 fois l'intensité nominale.

    L'appareil utilise des DEL pour signaler son état : une DEL clignotante verte indique qu'il est prêt à fonctionner, une DEL rouge signale une surcharge à 105 % de l'intensité nominale, et une DEL orange indique une surcharge à 90 % de l'intensité nominale.

    Réponses générées par IA à partir des informations vendeur
