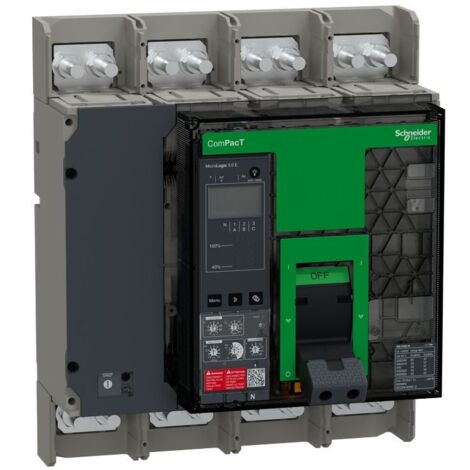

ComPacT NS1600H - disjoncteur - MicroLogic 5.E 1600A - 3P - 70kA - fixe - manuel - C160H35EFM

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le ComPacT NS1600H est un disjoncteur fixe de type MicroLogic 5.E, conçu pour une utilisation manuelle avec une capacité de 1600A. Il offre une protection efficace contre les surcharges et les courts-circuits, tout en garantissant une endurance mécanique élevée et une durée de vie électrique prolongée.

Spécifications techniques

  • Tension assignée d'isolement : 800 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Pouvoir assigné de coupure de service : 37 kA à 220/240 V, 37 kA à 380/415 V, 30 kA à 440 V, 22 kA à 500/525 V, 22 kA à 660/690 V
  • Courant assigné de courte durée admissible : 19,2 kA (1s)
  • Endurance mécanique : 10 000 cycles
  • Durée de vie électrique : 1 000 cycles à 690 V In, 2 000 cycles à 690 V In, 22 000 cycles à 440 V In, 5 000 cycles à 440 V In
  • Pertes de puissance : 74 W
  • Dimensions : Largeur 210 mm, Hauteur 327 mm, Profondeur 147 mm
  • Poids : 14 kg
  • Compatibilité et accessoires

  • Code de compatibilité : NS1600
  • Installation

  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • "Pas" de raccordement : 70 mm
  • Utilisation

  • Type de protection : Surcharge (long retard), court retard, protection instantanée contre court-circuit
  • Calibre du déclencheur : 1600 A à 50 °C
  • Réglage du seuil long retard (Ir) : Réglable sur 9 positions, plage de réglage : 0,4...1 x In
  • Réglage de la temporisation : Réglable sur 9 positions
  • Plage de réglage de temporisation long retard : 12,5...600 s à 1,5 x Ir, 0,5...24 s à 6 x Ir, 0,7...16,6 s à 7,2 x Ir
  • Type de réglage du capteur instantané (Isd) : Réglable sur 9 positions, plage de réglage : 1,5...10 x Ir
  • Type de réglage du seuil instantané (Ii) : Réglable, plage de réglage : Off 2...15 x In
  • Protection différentielle : Sans
  • Zone de verrouillage sélectif logique ZSI : Avec
  • Contacts auxiliaires : 1 "F/O"
  • Signalisation locale : 4 LEDs (rouge) pour signalisation de défaut, 1 LED (jaune) pour surcharge
  • Type d'afficheur : Afficheur LCD
  • Type de mesure : Compteur d'énergie
  • Autres informations

    Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Longueur
      14.7 cm
    • Largeur
      210 mm
    • Hauteur
      327 mm
    • Poids
      200 g

    Questions fréquentes

    Le pouvoir assigné de coupure de service est de 37 kA à 380/415 V.

    La plage de réglage de temporisation long retard est de 12,5 à 600 secondes à 1,5 x In, et de 0,5 à 24 secondes à 6 x In.

    L'endurance mécanique est de 10 000 cycles.

    Réponses générées par IA à partir des informations vendeur
