Description générale

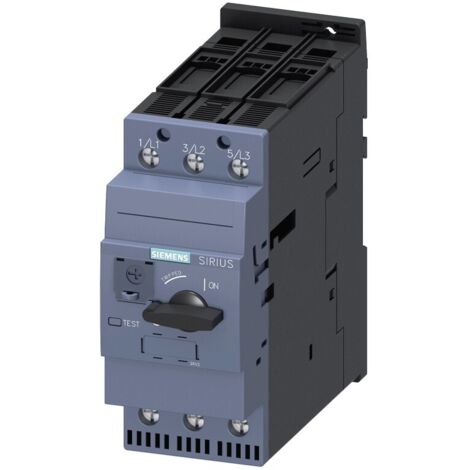

Cet interrupteur Siemens S2 32-40A 65KA (référence 3RV20314UA10) est conçu pour la protection des moteurs. Il offre une capacité de coupure élevée et est optimisé pour une utilisation avec des moteurs IE3/IE4. Grâce à sa conception compacte et résistante aux conditions climatiques, il est idéal pour les applications dans des environnements exigeants. Il permet une isolation sécurisée du système et protège contre les courts-circuits et les surcharges.Spécifications techniques
- Type : Disjoncteur magnétothermique
- Courant nominal : 32-40 A
- Pouvoir de coupure en court-circuit (Ics) : 65 kA
- Tension d'isolation : AC 690 V
- Tension nominale de résistance aux chocs : 6 kV
- Tension nominale de fonctionnement : 690 V
- Fréquence d'utilisation : 50/60 Hz
- Dimensions : Longueur 140 mm, Largeur 55 mm, Profondeur 149 mm
- Poids : 2,5 kg
- Température ambiante : -20 à +60 °C
- Humidité relative : 10 à 95 %
- Degré de protection : IP20
- Durée de vie mécanique : 100 000 cycles de commutation
- Altitude d'installation : max 2000 m
Compatibilité et accessoires
- Compatible avec les moteurs IE3/IE4
- Accessoires disponibles : interrupteurs auxiliaires, relais auxiliaires, interrupteurs de signalisation
Installation
- Montage sur rail DIN 35 mm
- Fixation par vis ou montage par encliquetage
- Couple de serrage pour les contacts principaux : 0,8 à 1,2 Nm
Utilisation
L'interrupteur est installé sur le câble d'alimentation du moteur. En cas de surcharge ou de défaillance, il détecte l'anomalie et coupe automatiquement l'alimentation, protégeant ainsi le moteur.
