Description générale

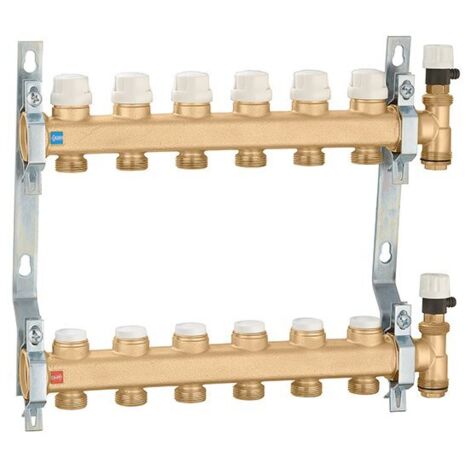

Le collecteur de retour complet avec vannes d'arrêt Caleffi 662055 est conçu pour contrôler et distribuer le fluide caloporteur dans les systèmes de chauffage. Il permet un contrôle précis des débits dans les différents circuits tout en offrant des dimensions d'encombrement réduites. Grâce à ses pertes de charge minimisées, il peut être utilisé comme collecteur multizone dans les installations de chauffage. Ce collecteur est fourni avec des colliers de fixation spéciaux.Spécifications techniques
- Code article : 662055
- Pmax de fonctionnement : 10 bar
- Plage de température : 5-100 °C
- Distance entre les branches : 50 mm
- Branches : 3/4" M
- Raccord : 1"
- Matériaux : laiton EN 1982 CB753S, vanne PSU, tige d'obturation en acier inoxydable, obturateur en EPDM, ressort en acier inoxydable, joints en EPDM, bouton en ABS
Utilisation
Le collecteur de retour est équipé de vannes d'arrêt manuelles qui permettent de réduire le débit des différents circuits. Il est également préparé pour l'application d'un contrôle électrothermique, permettant de maintenir la température ambiante aux valeurs de consigne lorsque la charge thermique varie. La tige du clapet en acier inoxydable rectifié minimise les frottements et évite tout risque d'encrassement. Le clapet est doté d'un double joint torique en EPDM, optimisant les caractéristiques hydrauliques et réduisant le bruit lors du passage du fluide.Autres informations
