Description générale

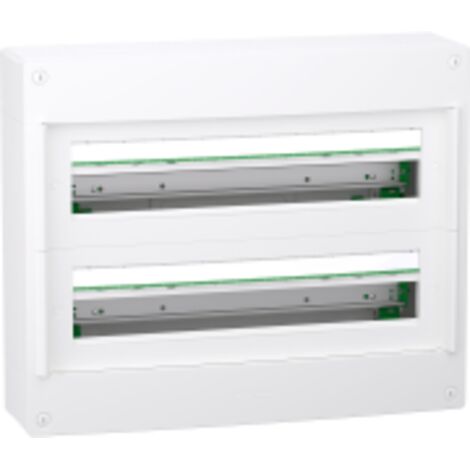

Le coffret électrique PrismaSeT XS est conçu pour une installation en saillie et permet la distribution efficace de l'électricité dans les petits bâtiments résidentiels et tertiaires. Avec une capacité de 24 modules répartis sur 2 rangées, ce tableau est idéal pour des installations jusqu'à 125A. Il est équipé de bornes sans vis pour une connexion optimale des appareillages modulaires, facilitant ainsi l'installation et le câblage.Spécifications techniques
- Largeur : 550 mm
- Hauteur : 450 mm
- Profondeur : 148 mm
- Profondeur interne : 135 mm
- Nombre total de modules : 48 (24 par rangée)
- Classe d'isolation électrique : Classe II
- Puissance dissipée : 67 W
- Courant assigné : 125 A
- Tension assignée d'isolement : 400 V
- Poids : 6,550 kg
- Couleur : Blanc (RAL 9003)
- Degré de protection : IP30 sans porte, IP40 avec porte
- Tenue aux chocs : IK08 sans porte, IK09 avec porte
- Température ambiante de fonctionnement : -25...60 °C
Compatibilité et accessoires
- Équipement fourni : 2 étiquettes d'identification, 2 protections d'étiquette, 1 bornier, 1 bande d'obturateur, 1 porte à commander séparément, 2 rails DIN, 2 matériels de fixation de câble, 1 plaque arrière
- Type de rail : DIN symétrique
Installation
Ce coffret est conçu pour une installation en saillie, facilitée par ses rails DIN déclipsables qui permettent un câblage rapide et efficace.Utilisation
Le coffret PrismaSeT XS est destiné à la distribution électrique dans des installations résidentielles et tertiaires, offrant une solution fiable pour la gestion de l'électricité.Autres informations
- Habillage : techno plastique
- Partie arrière : métal
- Normes : CEI 60670-1, CEI 60670-24, CEI 61439-1, CEI 61439-3
- Produit Green Premium
- Sans métaux lourds toxiques et sans mercure
