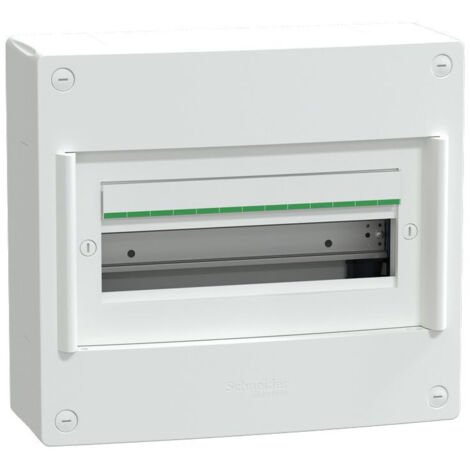

PrismaSeT XS - Coffret saillie 1 rangée 13 modules - sans porte - LVSXT113
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
- Complémentaires
- Largeur : 302 mm total:
- Hauteur : 300 mm total:
- Profondeur : 125 mm total:
- Profondeur interne : 115 mm
- Nombre de modules de 18 mm par rangée : 13
- Nombre de rangées horizontales : 1
- Nombre total de modules de 18 mm : 13
- Pas de 9 mm : 26
- Classe d'isolation électrique : Classe II
- Equipement fournis : 1 étiquette d'identification
1 protection d'étiquette
3 bornier
1 bande d'obturateur
1 porte à commander séparément
1 rail Din
1 plaque arrière - Type de plastron : Modulaire
- Type de rail : DIN symétrique
- Type de châssis plein : Sans châssis plein
- Puissance dissipée en W : 22 W
- In courant assigné d'emploi : 63 A
- [Ui] tension assignée d'isolement : 400 V
- Entrée de câble : Câble ou tube
Plaques découpées
Jonction
Plaques amovibles - nombre de borniers : 1 terre avec 14 départs
1 neutre avec 4 départs
1 phase avec 4 départs - Départs du bornier répartiteur : 3 x 25 mm² + 11 x 4 mm² pour terre
4 x 16 mm² pour neutre
4 x 16 mm² pour phase - Mode de raccordement : Connexion à vis (terre) , 3 x6...25 mm²
Push-in (terre) , 11 x1,5...4 mm² (souple)
Push-in (terre) , 11 x6 mm² (rigide ou semi-rigide)
Connexion à vis (neutre) , 4 x16 mm²
Connexion à vis (phase) , 4 x16 mm² - Matière du coffret : Partie arrière :techno plastique
Habillage :techno plastique
Plaque avant :techno plastique - Poids du produit : 2,050 kg
- Couleur : Habillage: blanc (RAL 9003)
Plaque avant: blanc (RAL 9003) - Segment de marché : Résidentiel
Petits bâtiments
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Hauteur30 cm
- ConnectéOui
- CouleurBlanc
- Étiquette indication circuitsOui
- Intensité courant63 A
- Largeur12.5 cm
- MatièresPlastique
- Mode de pose électricitéSaillie
- Nombre de module(s)13
- Nombre de phase(s)Monophasé
- Poids2 kg
- Puissance22 W
- Tableau pré-équipéOui
- Tension électrique400 V
- Type de connexionÀ vis
- Réf. ManoManoME71131441
- MMID435513168192
- Réf. fabricantLVSXT113
- EAN3606482041301
Questions fréquentes
La profondeur interne de ce coffret est de 115 mm, ce qui permet d'accueillir des modules de 18 mm de large. Cette dimension est essentielle pour garantir un montage sécurisé et ordonné des circuits électriques, tout en permettant un accès facile aux connexions internes.
Ce produit est classé en Classe II, ce qui indique qu'il offre une protection supplémentaire contre les chocs électriques. Cela signifie qu'il est conçu pour être utilisé sans mise à la terre, ce qui est particulièrement adapté pour des installations dans des environnements résidentiels.
Le courant assigné d'emploi est de 63 A, ce qui permet de gérer des charges électriques significatives. Cela le rend adapté pour des applications dans des environnements résidentiels et de petits bâtiments, où plusieurs circuits peuvent être connectés simultanément.
