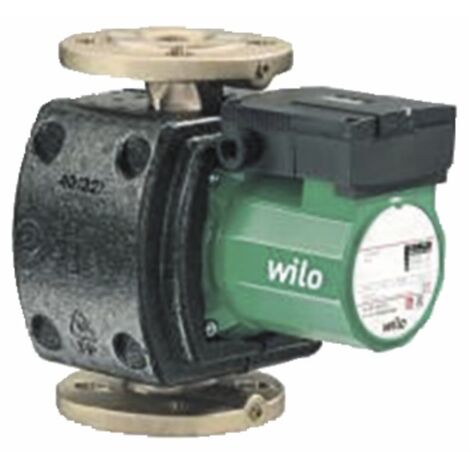

Wilo Pompe de circulation d'eau sanitaire à rotor noyé TOP-Z 40/7 (3400 V, PN 6/10, RG), 2175516
avec le code
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
Tarifs négociés HT jusqu'à -20%
Passer à un compte proSouvent achetés ensemble
Informations produit
Description
Wilo Pompe de circulation d'eau sanitaire à rotor noyé TOP-Z 40/7 (3~400 V, PN 6/10, RG), 2175516
Données hydrauliques
- Pression de service maximale PN: 10 bar
- Hauteur de refoulement à Qmin H Qmin: 5,9 m
- Débit max. Qmax: 16,3 m³/h
- Température minimale du fluide dans les applications HVAC Tmin: 0 °C
- Température maximale du fluide dans les applications HVAC Tmax: 80 °C
- Température minimale du fluide pour les applications d',eau potable Tmin: 0
- Température max. du fluide pour les applications d’eau potable Tmax: 80
- Température maximale du fluide pour les applications d',eau potable en fonctionnement de courte durée 2h Tmax: 110 °C
- Température ambiante minimale Tmin: 0 °C
- Température ambiante max. Tmax: 40 °C
- Dureté totale maximale admissible de l',eau: 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) pour 20/4 + 25/6)
Caractéristiques du moteur
- Raccordement au réseau: 3~400 V, 50 Hz
- Puissance nominale du moteur P2: 180 W
- Courant nominal IN: 0,7 A
- Vitesse de rotation max. nmax: 2700 1/min
- Puissance absorbée P1 min: 120 W
- Puissance absorbée P1 max: 320 W
- Émission de parasites: EN 61000-6-3
- Immunité au bruit: EN 61000-6-2
- Indice de protection moteur: IPX4D
- Classe d',isolation: H
- Presse-étoupe: 2 x PG13.5
- Protection du moteur: Protection moteur externe WSK
Dimensions d',encastrement
- Raccord de tuyau côté aspiration DNs: DN 40
- Raccord de tuyau côté pression DNd: DN 40
- Longueur de construction l0: 250 mm
Dimensions et poids
- Dimension de longueur avec emballage: 350 mm
- Longueur L: 250 mm
- Cote de hauteur avec emballage: 260 mm
- Hauteur H: 273 mm
- Dimension de la largeur avec emballage: 225 mm
- Largeur B: 204 mm
- Poids brut env. m: 14,2 kg
- Poids net approx. m: 13 kg
TOP-Z 40/7 (3~400 V, PN 6/10, RG)
- Hauteur de refoulement à Qmin H Qmin: 5,9 m
- Puissance nominale du moteur P2: 180 W
- Puissance absorbée P1 min: 120 W
- Puissance absorbée P1 max: 320 W
- Indice de protection moteur: IPX4D
- Classe d',isolation: H
- Raccord de tuyau côté aspiration DNs: DN 40
- Raccord de tuyau côté pression DNd: DN 40
- Longueur de construction l0: 250 mm
Spécification
Circulateur à rotor noyé avec raccord fileté ou à bride. Vitesses présélectionnables pour l'adaptation de la puissanceApplication
Systèmes de bouclage d'eau potable dans l'industrie et le génie du bâtiment.Contenu de la livraison
- Pompe
- Isolation thermique
- Joints d'étanchéité pour raccordement fileté
- Rondelles pour vis de bride (pour les diamètres nominaux de raccordement DN 40 - DN 65)
- Instructions de montage et d'utilisation
Cette pompe de circulation est uniquement adaptée à l'eau potable.
Utilisable pour les systèmes de circulation d'eau chaude sanitaire dans l'industrie et le bâtiment.
Circulateur à rotor noyé avec raccord fileté ou à bride, niveaux de vitesse présélectionnables pour l'adaptation de la puissance.
Équipement et fonction
- Ajustement manuel de la puissance avec 3 niveaux de vitesse
- Pompes avec moteur 1~ :
- P2 jusqu'à 90W : protection interne contre les températures de bobinage inadmissibles élevées
- P2 ≥ 180W : protection intégrale du moteur par contacts de protection de bobinage en combinaison avec déclencheur (en option : SK 602N/SK 622N)
- Pompes avec moteur 3~ :
- P2 jusqu'à 90W : protection interne contre les températures d'enroulement inadmissibles
- P2 ≥ 180W : protection intégrale du moteur par contacts de protection de bobinage en combinaison avec appareil de déclenchement (en option : SK 602N/SK 622N)
- Raccordement au réseau 3~230V avec fiche de commutation optionnelle
- Corps de pompe en bronze ou en fonte grise (acier inoxydable selon le modèle)
- Bride combinée PN 6/PN 10 (pour DN 40 à DN 65)
- Coquilles d'isolation thermique
Équipement
- Pour les pompes à bride : Versions à bride
- Exécution standard pour pompes DN 40 à DN 65 : bride combinée PN 6/10 (bride PN 16 selon EN 1092-2) pour contre-brides PN 6 et PN 16,
- Exécution standard pour pompes DN 80 : bride PN 6 (conçue PN 16 selon EN 1092-2) pour contre-bride PN 6,
- Exécution spéciale pour pompes DN 40 à DN 80 : bride PN 16 (selon EN 1092-2) pour contre-bride PN 16,
- Introduction de câble possible des deux côtés (uniquement pour les pompes 1~ et les pompes 3~ avec P2≥180 W)
- Isolation thermique de série
Caractéristiques
- MarqueWILO
- Entraxe250 mm
- Diamètre du raccordement40 mm
- Indice de protectionIPX4
- MatièresMétal
- Poids14.2 kg
- Puissance180 W
- Tension électrique400 V
- Réf. ManoManoME5471482
- MMID742196313098
- Réf. fabricantwl2046638
- EAN4048482742700
Impact environnemental
- OrigineFabriqué en Allemagne
Questions fréquentes
Quelle est la hauteur de refoulement minimale de cet équipement et dans quelles applications cela peut-il être suffisant ?
La hauteur de refoulement minimale est de 5,9 mètres. Cela convient aux systèmes de circulation d'eau potable dans des installations industrielles ou de bâtiment où cette pression est suffisante pour assurer un débit adéquat.
Ce dispositif est-il adapté à des systèmes nécessitant une isolation thermique ?
Oui, cet équipement est livré avec une isolation thermique de série, ce qui le rend adapté aux systèmes où la conservation de la température est essentielle.
Quels types de raccordements sont compatibles avec cet appareil ?
Cet appareil est compatible avec des raccords filetés ou à bride, incluant des brides combinées PN 6/10 pour des contre-brides PN 6 et PN 16, selon les normes EN 1092-2.
