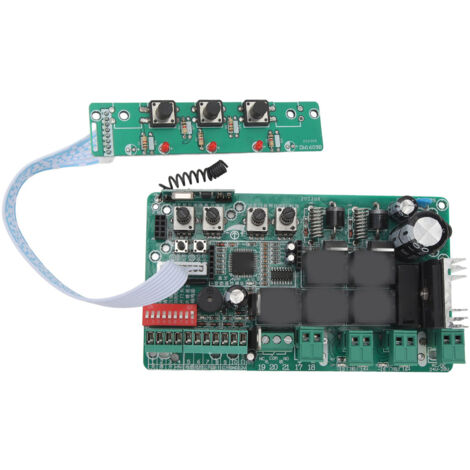

Circuit imprimé pour ouvre-porte coulissante, commande électronique principale universelle, moteur de remplacement et accessoires 220V

Caractéristiques:

1. Fermeture automatique de la porte : panneau de commande du circuit principal pratique, définit un délai pour la fermeture automatique de la porte de 0 à 60 secondes après l'ouverture de la porte.
2. Vitesse de fermeture réglable : définissez une vitesse de décélération avant que la porte n'atteigne sa limite avec le bouton de réglage de la vitesse, sûr et pratique à utiliser.
3. Réglage de la résistance du moteur : le bouton de réglage de la résistance du moteur est utilisé pour personnaliser la fonction d'arrêt automatique afin d'arrêter automatiquement le moteur en cas de résistance élevée.
4. Fermeture retardée pour la porte 2 : le tableau de commande du circuit peut facilement régler le délai pour que le moteur de la porte 2 commence à se fermer après la porte principale.
5. Sensibilité améliorée : cette carte de commande de circuit d'ouvre-porte coulissant offre une forte résistance aux interférences, un contrôle sensible, un fonctionnement simple et une utilisation facile.

Spécifications:

Type d'article : Circuit imprimé d'ouvre-porte
Matériau : Composant électronique
Poids : env. 234 g/8,3 oz
Taille du produit : env. 142x8 2mm/5,6x3,2 pouces
Champ d'application : Contrôleur de moteur
Tension du moteur : DC 24 V
Appuyez sur le bouton :
(1) Ajouter une télécommande (expédition sans télécommande) : Appuyez sur "Appairage de la télécommande " pendant 1 seconde et relâchez-le, appuyez sur la nouvelle poignée de la télécommande " bouton d'arrêt " et vous entendrez deux sons d'appairage réussi.
Effacer la télécommande : appuyez et maintenez le bouton " Appairage de la télécommande " jusqu'à ce que le Le voyant de la carte principale clignote à nouveau et relâchez-le, cela signifie qu'il a effacé toutes les télécommandes précédemment apprises.
Restaurer les paramètres d'usine : appuyez et maintenez le bouton "Appairage de la télécommande" jusqu'à ce que le buzzer retentisse pour indiquer que le système a été restauré. paramètres d'usine et effacé toutes les télécommandes en même temps.
Capacité de stockage de la télécommande : 60 poignées de télécommande avec code d'apprentissage et code exclusif, 40 poignées de télécommande avec code défilant standard 301 (déterminées par le type de réception sans fil sur le réseau principal tableau).
(2) Appuyez et maintenez enfoncé le bouton « apprentissage de voyage » pendant 1 seconde pour entrer dans le mode d'apprentissage de voyage, la porte s'ouvrira et fermera automatiquement la porte une fois, et l'apprentissage sera terminé par deux bips.
br>(Veuillez suspendre les autres opérations pendant le processus d'apprentissage, si vous constatez un fonctionnement anormal, veuillez appuyer sur le bouton d'arrêt pour quitter le processus d'apprentissage et redémarrer le processus d'apprentissage après avoir éliminé l'anomalie !)
Remarque : le microprocesseur pendant le voyage l'apprentissage, peut efficacement éviter le processus de fonctionnement à l'ouverture ou à la fermeture, en raison du blocage de la porte, limiter les défaillances, etc. causées par une défaillance continue, améliorer la sécurité, la fiabilité et la durabilité de la machine de porte. (Le temps d'arrêt de la machine de porte est de 16 secondes)
(3) interrupteur à code à 8 positions
1. Proche du verrouillage automatique Remarque : S'il n'y a aucune opération dans les 10 secondes après la fermeture de la porte, les boutons du panneau et les boutons de commutation de la télécommande seront verrouillés, et seulement si le bouton d'arrêt de la télécommande est d'abord enfoncé.
Ce n'est qu'en appuyant sur le bouton d'arrêt de la télécommande (ou en composant le code pour la fermeture) que l'opération de commutation peut être effectuée en douceur.
2. Fonctionnement à double porte jusqu'au fonctionnement à porte simple de la porte 2. Remarque : Le fonctionnement d'une seule porte de la porte 2 fait référence uniquement à la porte 2 qui ouvre ou ferme la porte, la porte 1 ne bouge pas
3. Serrure à commande électronique à serrure magnétique (voyant lumineux). Remarque : la serrure à commande électronique fait référence à la machine de porte avant que le démarrage de la serrure électrique soit connectée pendant 1 seconde après la déconnexion, la serrure magnétique (voyant d'avertissement) fait référence à la machine de porte qui a une opération sur la connexion, aucune opération sur la déconnexion, peut également être utilisé comme voyant d'avertissement. La sortie de la serrure électrique est la sortie du commutateur mécanique du relais.
4. Arrêtez-vous en cas d'obstruction pour rebondir sur place en cas d'obstruction. Remarque : l'arrêt en cas d'obstruction signifie que l'automate de porte heurte des obstacles ou un œil électrique infrarouge signale que l'automate de porte s'arrête automatiquement et ouvre la porte jusqu'à la position limite.
Remarque : L'arrêt en cas d'obstruction signifie que l'automate de porte s'arrête. et s'ouvre automatiquement lorsqu'il rencontre des obstacles ou est signalé par un œil électrique infrarouge.
5. Fonctionnement à vitesse uniforme jusqu'au fonctionnement à vitesse variable. Remarque : fonctionnement à vitesse uniforme : la machine de porte accélère lentement pour commencer à ouvrir et fermer rapidement la porte jusqu'à la position limite pour s'arrêter.
Remarque : Fonctionnement à vitesse uniforme : la machine de porte commence à accélérer lentement et ouvre et ferme la porte pour la position limite.
6. Glissez la carte pour ouvrir des portes doubles et glissez la carte pour ouvrir une seule porte. Remarque : Cette clé est une clé polyvalente, le processus de fermeture de la porte avec des signaux de détection au sol sont des portes doubles ouvertes.
Fermez la porte automatique à la fermeture automatique de la porte, ouvrez la fermeture automatique de la porte, en plus du cas d'arrêt en cas de obstruction, fermera automatiquement la porte.
7. Ouvrez la porte en même temps pour ouvrir la porte successivement, remarque : c'est-à-dire ouvrir le décalage horaire de la porte, ouvrir la porte successivement se réfère à la machine de porte 2 ouverte 2 secondes après la machine de porte 1 puis ouvrir la porte
8 . Télécommande à quatre touches à télécommande à une seule touche. Remarque : télécommande à une seule touche, poignée de télécommande, contrôle du cycle à une seule touche, ouvrir, arrêter, fermer, arrêter ......
Port d'entrée de signal externe :
Détection du sol : capteur de sol, réalisez qu'il y a un signal. ne permet pas de fermer la porte, attendez 3 secondes après le retrait du signal pour fermer la porte automatiquement (faible efficacité)
Contrôle de ligne : interrupteur à bouton-poussoir externe pour réaliser la fonction de contrôle du cycle d'ouverture, d'arrêt et de fermeture par un seul bouton ( faible efficacité)
Public : contrôle filaire, lecture de carte, infrarouge, tous ont besoin d'un fil et ce port public connecté à la direction peut être utilisé.
Carte magnétique : recevez l'instruction d'ouverture de porte de

Comment utiliser:

Connectez et installez simplement en fonction de la tension applicable

Liste de colis:

1 x carte de commande de circuit d'ouvre-porte

Remarque:

1. Avant l'installation et l'utilisation, veuillez lire ce manuel en détail, suivre les normes de sécurité de l'électricien et choisir le câble à deux conducteurs RVV1 à 2,5 mm spécifié pour connecter la borne de sortie du contrôleur à la borne d'entrée de l'ouvre-porte.La longueur du câble doit être inférieure à 25 m. 2. Veuillez utiliser le fil correctement pour éviter la défaillance causée par l'irrégularité de la ligne, et faites attention à la ligne correspondante et à la direction de la connexion, sinon cela pourrait provoquer une mauvaise direction d'ouverture et de fermeture de la porte ou brûler le boîtier de commande.< /div>Sinon, cela pourrait provoquer une mauvaise direction d'ouverture et de fermeture de la porte ou brûler le boîtier de commande :3. Une fois l'installation du matériel de porte terminée, assurez-vous d'apprendre le trajet en douceur et d'effectuer les réglages nécessaires pour les boutons et commutateurs de fonction correspondants, afin que le contrôleur puisse fonctionner dans le meilleur mode de fonctionnement. 4. Les équipements auxiliaires inductifs ou capacitifs, tels que les serrures électriques, ne doivent pas utiliser l'alimentation DC 12 V du boîtier de commande, afin d'éviter que la tension et le courant de l'équipement n'impactent les composants électroniques de la carte principale du contrôleur, ou causant même des dégâts. Cela évitera l'impact de la tension et du courant de l'équipement sur les composants électroniques de la carte principale du contrôleur, et même provoquera des dommages :5. Évitez de l'utiliser dans un environnement à haute température, humidité, poussiéreux et gazeux corrosif, afin de ne pas affecter les performances du contrôleur.6. Veuillez vous assurer de le stocker ou de l'utiliser sous la tension nominale et dans les conditions de température et d'humidité spécifiées.7. La tension de fonctionnement du moteur de por
