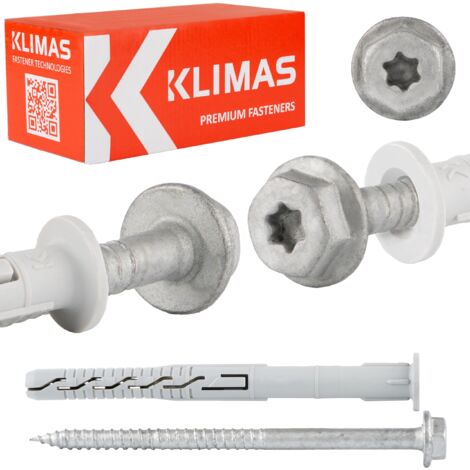

Bouchons d'expansion de cadre KPR-fast-10060K (50)

Chevilles d'expansion pour cadre avec collerette10,0 x 60 mm, 50 pièces.

Composées d'un manchon en polyamide et d'une vis en acier galvanisé à tête hexagonale avec rondelle intégrée et douille TX.

Les chevilles à tête avec rondelle sont généralement utilisées pour la fixation d'éléments métalliques et dans les endroits où une plus grande surface d'appui est nécessaire, et où il n'est pas nécessaire d'affleurer la tête de vis, contrairement aux vis à tête fraisée.

Les paramètres les plus importants

• Modèle : KPR-fast-10060K
• Dimensions du connecteur : 10,0 x 60 mm
• Longueur utile maximale : 10 mm
• Conditionnement : 50 pièces
• Prise : SW-13 et TX-40

Le connecteur d’extension est composé de de :

• Manchon - élément en plastique
• Connecteur - vis en acier à tête fraisée et douille Torx 40

Produit original de la célèbre société klimasWkręt-Met ®

Caractéristiques et avantages

1.Tête de plaque arrière avec douille TX-40/SW-13

La douille TX garantit un transfert de couple optimal, tandis que l'utilisation de la tête hexagonale SW permet de serrer la vis avec la force appropriée (par exemple, à l'aide d'une clé dynamométrique).

2. Réduction du filetage

Insertion précise de la vis. Force d'expansion accrue dans la seconde zone d'expansion.

3. Protection anticorrosion - Paillettes de zinc

Les paillettes de zinc sont deux fois plus résistantes à la corrosion que le zinc galvanisé. Le laboratoire Klimas Wkręt-met a confirmé l'excellente qualité du revêtement par des tests en chambre de brouillard salin (240 heures pour les paillettes de zinc contre 120 heures pour le zinc galvanisé).

4.Manchon en polyamide

Propriétés physico-chimiques supérieures au polypropylène ou au polyéthylène.

5. Résistance au feu

Pour l'installation de systèmes de façade, la capacité portante du connecteur offre une résistance au feu suffisante d'au moins 90 minutes (R90). si la charge de conception par connecteur NR < 0,8 kN (sans charge centrée permanente)

Substrats et exemples d'applications

A. Béton

B. Brique céramique pleine, silicate

C. Bloc céramique,

D. Bloc de silicate creux,

E. Béton AAC autoclavé

1. Installation de façades ventilées

2. Montage de climatiseurs

3. Montages en technologie d'assemblage à chaud

4. Montage d'éléments de construction

5. Montage en technologie d'assemblage à chaud

6. Fixation des éléments d'installation du bâtiment

Boîte de cadre avec vis à tête hexagonale, rondelle intégrée et douille TX, recommandée pour la fixation d'éléments métalliques.

Le connecteur d'expansion se compose de :

• Élément en plastique - manchon
• Connecteur - vis en acier

Le pré-assemblage des connecteurs permet :

• Un montage plus simple et plus rapide
• Des produits prêts à l'emploi, sans montage
• Aucune erreur lors du choix du manchon pour la vis

Spécifications du produit

Bouchon

• [Dk] Diamètre du bouchon : Ø 10,0 mm
• [Lk] Longueur du bouchon : 60mm
• [Tfix] Max. Longueur utile : 10 mm
• [Heff] Profondeur d'ancrage : 50 mm
• Matériau du bouchon : polyamide (nylon)
• Nombre de pièces dans l'emballage : 50

Vis

• [Dw] Diamètre de la vis : Ø 7,0 mm
• [Lw] Longueur Diamètre de la vis : 65mm
• Type de douille : SW-13 et TX-40
• Matériau de la vis : acier galvanisé
• Quantité dans l'emballage : 50

Certificat

Homologation technique européenne ETA 12/0272

Les vis que nous proposons se caractérisent par la plus haute qualité et peuvent être utilisées en toute sécurité dans la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos sous-traitants soient sûrs et adaptés à leurs tâches spécifiques. item-12">

Vidéo de présentation du produit

https://youtu.be/ygTRIj0Ocgw

(copiez le lien et collez-le dans votre navigateur)

La méthode d'assemblage

• Avant l'installation, identifiez le support dans lequel la fixation sera installée et comparez les charges que la fixation transmettra avec les capacités de charge spécifiées dans la fiche technique du produit ou dans l'évaluation technique européenne.
• La longueur appropriée de la fixation doit être sélectionnée de manière à ce que la zone de dilatation soit située dans le matériau de construction du mur (l'épaisseur de l'élément fixé correspond à la longueur utile maximale de la fixation). Le trou de perçage doit être au moins 10 mm plus long que la profondeur d'ancrage du connecteur ; cela permettra un bon positionnement du manchon dans le trou et évitera le desserrage des vis. L'utilisation d'une visseuse à percussion est déconseillée pour percer les briques perforées, les blocs de céramique et le béton cellulaire, car elle endommage les parois et ne garantit pas une fixation sûre du connecteur. Le diamètre des trous percés doit correspondre à celui des goujons utilisés. Le trou percé doit être nettoyé, par exemple en effectuant deux mouvements de rotation de la perceuse, afin d'éliminer la poussière de perçage. Les trous percés verticalement vers le bas nécessitent un perçage plus profond ou le soufflage de la poussière de perçage accumulée. Une cheville est insérée dans le trou percé et la vis est vissée jusqu'à ce qu'elle soit complètement enfoncée dans le manchon. Un serrage excessif de la vis peut entraîner son dévissage, ce qui n'est pas couvert par la garantie du fabricant. L'installation doit être effectuée à une température comprise entre -20 °C et +40 °C (température de surface).

  Vis Klimas - le choix le plus courant des professionnels

*Le mètre ruban n'est pas inclus dans le kit (il sert uniquement à une meilleure présentation des vis)
