Description générale

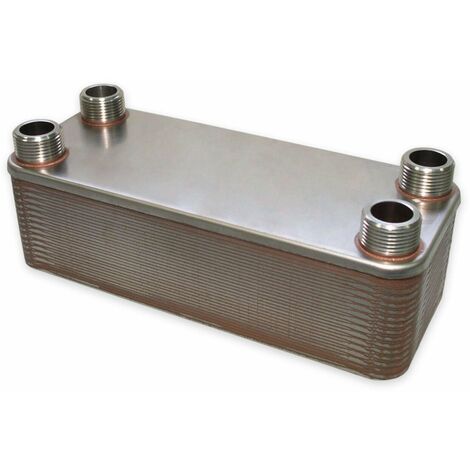

L'échangeur de chaleur thermique en acier inoxydable à 30 plaques est un dispositif efficace pour le transfert de chaleur. Composé de plaques ondulées, il permet la circulation de deux fluides, l'un absorbant la chaleur et l'autre la transmettant. Sa conception compacte et légère assure une grande efficacité thermique, même à faible débit. Les plaques sont brasées sous vide au cuivre, garantissant une excellente durabilité et résistance à la corrosion.Spécifications techniques
- Épaisseur de la plaque conductrice : 0,4 mm
- Épaisseur de la plaque de protection : 2 mm
- Distance entre les plaques : 2,1 mm
- Dimensions des plaques : 286 x 116 mm
- Matériau : Acier inoxydable 304 / Cuivre
- Gamme de température : -195°C à +225°C
- Volume par plaque : 0,050 l
- Capacité totale : 1,50 l
- Débit maximum : 12 cbm/h
- Puissance maximale : 175 kW
- Raccords : F1 & F3 1" (25.4 mm) (ISO-G), F2 & F4 1" (25.4 mm) (ISO-G)
- Surface d'échange effective : 0,032 qm par plaque, soit environ 0,96 qm
- Matériau de soudure : 99,9% Cuivre
- Matériau des plaques : Inox AISI 304
- Circuit : F1 -> F3 / F4 -> F2
Compatibilité et accessoires
- Utilisé dans les systèmes de chauffage industriel, de refroidissement et solaire
- Compatible avec : centrales de cogénération, climatiseurs, pompes à chaleur, chauffage par le sol, eau chaude sanitaire, climatisation de bâtiments, industrie alimentaire, systèmes de séparation pour chauffage par le sol, etc.
Installation
- Montage simple et facile à utiliser
- Recommandé d'utiliser des tuyaux métalliques pour les machines à vibration (ex. moteurs de bateau)
Utilisation
- Idéal pour la récupération de chaleur, le chauffage de l'eau industrielle, le chauffage de piscines, et les processus de fabrication chimique ou pharmaceutique
- Peu coûteux et pratiquement sans entretien
Autres informations
- Pression à respecter : 0,5 bar dans les pays européens
