Description générale

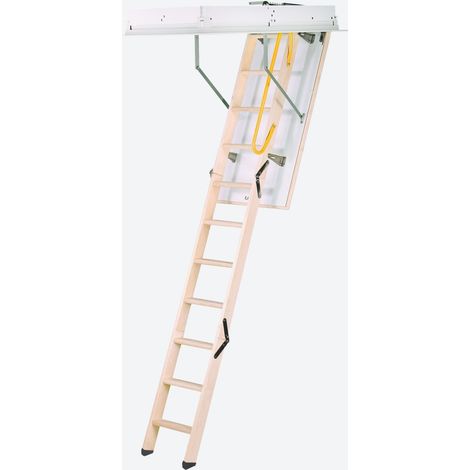

Le CHALANCON 86 réunit une trappe isolée de 86 mm et un escalier escamotable en bois. Fermée, la trappe affleure le plafond ; ouverte, elle libère une échelle de 13 marches de 40 cm de large. Avec 80 mm d'isolant, c'est la version la plus isolante de la gamme CHALANCON. Elle existe en 12 caissons, de 113 x 55 à 140 x 70 cm, pour une hauteur sous plafond jusqu'à 280 cm. La main courante est fournie.Spécifications techniques
- Modèle : CHALANCON 86
- Structure : Bois
- Épaisseur de trappe : 86 mm
- Épaisseur d'isolant : 80 mm
- Caissons disponibles : 12 tailles (113, 120, 130 ou 140 cm de long sur 55, 60 ou 70 cm de large)
- Hauteur sous plafond maximale : 280 cm
- Nombre de marches : 13
- Largeur de l'échelle : 40 cm
- Encombrement au sol : 139 ou 147 cm selon le caisson
- Espace de dégagement : 165 ou 169 cm selon le caisson
- Hauteur repliée : 59 ou 62 cm selon le caisson
- Hauteur du caisson : 170 mm
- Charge maximale : 160 kg
- Norme : EN 14975
- Main courante : Incluse
Installation
Trémie : préparez une ouverture aux dimensions du caisson choisi, avec une réserve d'environ 5 mm sur le pourtour. Vérifiez qu'il reste au moins 170 mm de hauteur libre au-dessus du plafond pour loger le caisson.
Fixation : fixez le caisson à la structure du plancher (solives, chevêtre) avec des vis adaptées au support, en suivant la notice. Contrôlez l'équerrage avant le serrage définitif : un caisson vrillé empêche la trappe de fermer correctement.
Réglage : dépliez l'échelle, mesurez la hauteur sous plafond et recoupez le dernier segment pour qu'il repose à plat sur le sol. Montez la main courante. Raccordez enfin l'isolant des combles autour du caisson pour éviter les ponts thermiques.
Utilisation
Le CHALANCON 86 est conçu pour un accès régulier aux combles. Il convient au-dessus d'une chambre ou d'un séjour, sous des combles perdus froids. Pour une simple trappe de visite sans escalier, ce modèle n'est pas adapté.
Autres informations
Contrôlez une fois par an le serrage des vis, les articulations entre segments et le bon fonctionnement du mécanisme d'ouverture de la trappe. Lubrifiez les mécanismes si l'ouverture devient dure, et dépoussiérez les marches. La trappe peut être peinte de la couleur du plafond, en veillant à ne pas boucher le joint entre trappe et caisson, qui assure l'étanchéité à l'air.
