Description générale

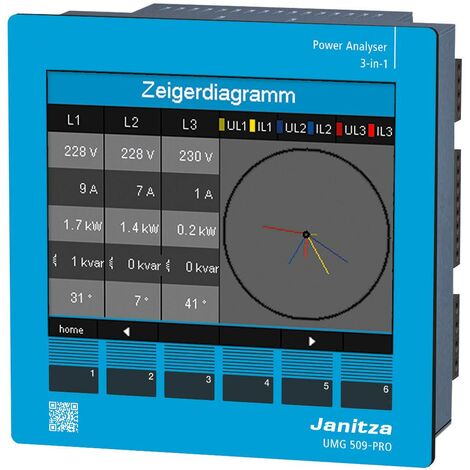

Le Janitza UMG 509-PRO est un analyseur de qualité de tension conçu pour les systèmes de gestion de l'énergie, tel que l'ISO 50001. Cet appareil permet de mesurer, surveiller et contrôler les paramètres électriques dans les installations de distribution d'énergie. Il est capable de saisir des données de consommation et de surveiller la qualité de la tension, y compris les harmoniques, les interruptions à court terme, les transitoires et les courants de démarrage. La série PRO combine une technologie avancée avec des fonctions exceptionnelles et un design attrayant, facilitant ainsi l'analyse et l'interprétation des données mesurées.Spécifications techniques
- Tension d'alimentation : 95 - 240V (50 - 60Hz) ; 80 - 280V DC
- Catégorie d'installation : 300V CATIII
- 4 entrées de mesure de tension, Catégorie de mesure : 600V CATIII
- Mesure dans des systèmes triphasés 4 fils jusqu'à 417V/720V
- Mesure dans des systèmes triphasés à 3 conducteurs jusqu'à 600V
- Plage de mesure : L - N : 10 - 600V ; 40 - 70Hz
- Plage de mesure : L - L : 18 - 1000V ; 40 - 70Hz
- 4 entrées de mesure de courant pour transformateurs de courant ../1 ou ../5A
- Plage de mesure : 0,001 .... 7Arms
- 2 entrées digitales, 2 sorties digitales
- 1 entrée température, 2 entrées RCM
- Mémoire de données : 256 Mo Flash
- Interfaces : RS485, Profibus DP V0, Ethernet 10/100 BaseTX
Compatibilité et accessoires
- Câble croisé, CAT5e, 2 m
- Tournevis à fente, ESD
- Résistance terminale 120 Ω
- UMG 604 Quick Guide (y compris les consignes de sécurité et le logiciel GridVis Quick Guide)
- Instructions d'installation et de mise en service
- 2x Bride de fixation
Installation
- Profondeur d'encastrement : 170 mm
