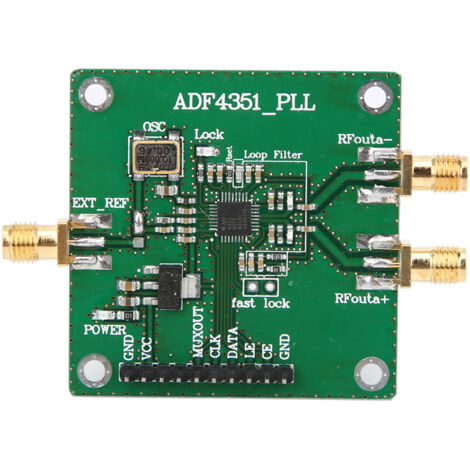

Carte de développement ADF4351 pour synthétiseur de fréquence à boucle à verrouillage de phase (PLL) de source de signal RF 35 MHz - 4,4 GHz

Caractéristiques : Cette carte de développement de source de signal ADF4351 possède un circuit imprimé bien conçu. Elle peut être pilotée par le logiciel officiel de l'ordinateur. Toutes les broches de contrôle sont accessibles pour une utilisation simplifiée. Oscillateur à cristal actif 25 MHz par défaut : ±50 ppm. Bus SPI (3 fils) relié aux broches de contrôle et de verrouillage d'état, permettant toutes les fonctions, y compris le balayage de fréquence et le saut de fréquence. Spécifications : Plage de fréquences de sortie : 35 MHz – 4,4 GHz ; Tension d'alimentation : 4-9 V (5 V CC) ; Signal de sortie : onde sinusoïdale 2,2 GHz – 4,4 GHz (fondamentale) ; onde carrée 35 MHz – 2,2 GHz (division de la fondamentale) ; Puissance du signal de sortie : ±5 dBm (programmable) ; Connecteur RF : SMA femelle ; Interface de contrôle : bus SPI (3 fils) ; Horloge de référence : 10 MHz (par défaut), via l'interface vers un connecteur SMA externe ; Dimensions : env. 4,8 x 4,9 cm / 1,89 x 1,93 pouces Poids : 15 g Connexion : Ce module permet de connecter un microcontrôleur LCD1602 / LCD12864 (branchement direct possible à l'envers), facilitant le débogage logiciel et disposant d'un indicateur de verrouillage. Correspondance des broches : 1. GND (GND) 2. VDD (5 V) (VCC) 3. VO (NC - vide) 4. RS (NC - vide) 5. R/W (MUXOUT) 6. EN (CLK) 7. DB0 (DATA) 8. DB1 (LE) 9. DB2 (LE) CE (avec résistance de rappel de 10 kΩ) 10.DB3 ????????????????????????? GND (ne pas connecter) Horloge de référence : 10 MHz. Le signal d'horloge de référence par défaut est une horloge active ou un signal d'horloge de référence externe. Vous devrez modifier la connexion à trois broches à l'aide d'un fer à souder et connecter le signal de référence externe EXT_REF. Sortie RF : pour plus de simplicité, la sortie par défaut est une sortie large bande. La sortie est composée de deux signaux différentiels : l'un peut être utilisé pour la sortie, l'autre pour la surveillance. Contenu de l'emballage : 1 x Synthétiseur de fréquence de source de signal RF ADF4351. Remarque : veuillez noter que le nouveau modèle et l'ancien modèle de ce produit seront envoyés aléatoirement. Assurez-vous que cela ne vous pose pas de problème avant de commander.
1. Cette carte de développement de source de signal ADF4351 possède un circuit imprimé bien conçu. 2. Elle peut être pilotée par le logiciel officiel fourni avec l'ordinateur. 3. Toutes les broches de contrôle sont accessibles pour une utilisation simplifiée. 4. Oscillateur à cristal actif ±50 ppm 25 MHz par défaut. 5. Bus d'interface périphérique série à trois fils reliant les broches de contrôle et de verrouillage d'état, permettant toutes les fonctions, y compris le balayage de fréquence et le saut de fréquence.
