Description générale

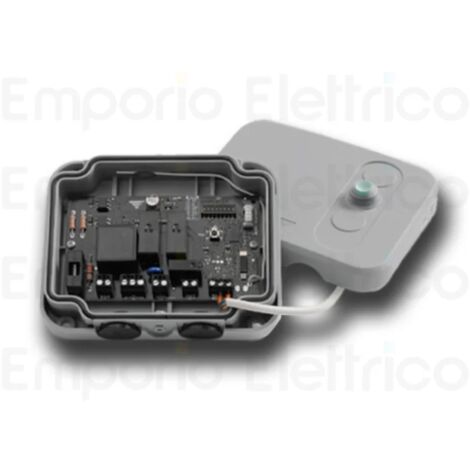

Le programmateur électronique Cardin RPQBLACKT est conçu pour le contrôle des volets roulants et des rideaux métalliques. Il intègre un récepteur radio et un boîtier, ainsi qu'un bouton de commande. Ce modèle remplace les séries RPQ449, RPQ449IT0, RPQ486, RPQ504, RPQ504IT0, RPQ504T10 et RPQ508 à partir de fin 2024.Spécifications techniques
- Tension d'alimentation : 110-240Vca
- Fréquence : 50/60 Hz
- Consommation en veille : <1W
- Sortie moteur : max. 5A - 110-240Vca 50/60 Hz
- Éclairage clignotant/de courtoisie : max. 0,5A - 110-240Vca 50/60Hz
- Sortie de l'alimentation de la cellule photoélectrique : 12Vcc max. 1W
- Durée maximale de fonctionnement : 240”
- Temps de pause maximum pour la refermeture : 240”
- Fréquence du récepteur : 433.92 / 868.3 MHz
- Capacité de mémoire : 100 émetteurs
- Température de fonctionnement : -20° … +55°C
- Degré de protection : IP55
- Dimensions du boîtier : 148 x 118 x 40 mm
Compatibilité et accessoires
- Compatible avec les émetteurs des séries S4XX et S500
Installation
- Entrée du bouton dynamique (START)
- Entrée pour bord de sécurité (8,2K/nc) ou contact photoélectrique
- Sortie du moteur
- Émission d'un feu clignotant ou d'un feu de courtoisie
- Sortie de l'alimentation de la cellule photoélectrique (12Vcc)
Utilisation
- Modes de fonctionnement sélectionnables par dip-switch
- Mode temps ou avec détection de fin de course
- Mode « homme présent » sélectionnable à l'ouverture et/ou à la fermeture
- Refermeture automatique
