Whadda WPSE347 Carte de développement 1 pc(s) Y274082

Dont éco-participation : 0,02 € TTC
Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
7,39 €67
Vendu par Conrad et 2 autres marchands

Ces articles peuvent vous intéresser !

Carte électronique CAME ZA3PCAME
N°1 des ventes

Carte électronique CAME ZA3P

39
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

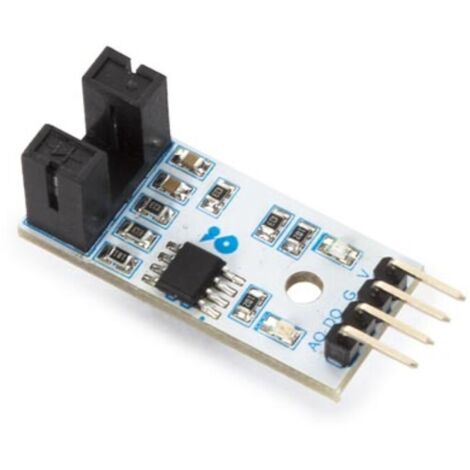

Le WPSE347 est un module de capteur de vitesse basé sur le LM393, idéal pour des applications telles que la détection du régime moteur, le comptage des impulsions et la commande de position. Ce capteur est facile à utiliser : il nécessite un disque avec des trous uniformément répartis pour mesurer la vitesse d'un moteur. Chaque fois qu'un trou est détecté, le capteur génère une impulsion numérique sur la broche D0, permettant ainsi de calculer la vitesse de rotation du moteur.

Spécifications techniques

  • Tension de fonctionnement : 3,3 à 5 VDC
  • Largeur de rainure : 5 mm
  • Poids : 8 g
  • Dimensions : 32 x 14 x 7 mm (1,26 x 0,55 x 0,27 pouce)
  • Connecteur 4 pôles : sortie analogique, sortie numérique, masse, alimentation
  • Affichage LED des impulsions de sortie pour D0
  • Utilisation

    Pour mesurer la vitesse d'un moteur, il suffit de suivre ces étapes :
  • Assurez-vous que le moteur est équipé d'un disque avec des trous uniformément répartis.
  • Chaque fois que le capteur détecte un trou, il génère une impulsion numérique.
  • Enregistrez cette impulsion sur une carte de développement et calculez le temps entre deux impulsions pour déterminer la vitesse de rotation.
  • Caractéristiques

    • Marque
      WHADDA
    • Largeur
      14 mm
    • Tension électrique
      5 V
    • Matières
      Plastique
    • Garantie
      2 an(s)

    Impact environnemental

    • Origine
      Fabriqué en Belgique

    Questions fréquentes

    Ce capteur fonctionne avec une tension d'alimentation comprise entre 3,3 et 5 VDC. Une tension en dehors de cette plage pourrait entraîner un dysfonctionnement ou endommager le capteur.

    Ce capteur dispose d'un connecteur à 4 pôles comprenant une sortie analogique, une sortie numérique, une masse et une alimentation. Assurez-vous de connecter chaque broche à l'entrée correspondante sur la carte de développement pour garantir un fonctionnement optimal.

    Chaque impulsion numérique générée correspond à la détection d'un trou sur le disque. En mesurant le temps entre deux impulsions, il est possible de calculer la vitesse de rotation du moteur.
