Description générale

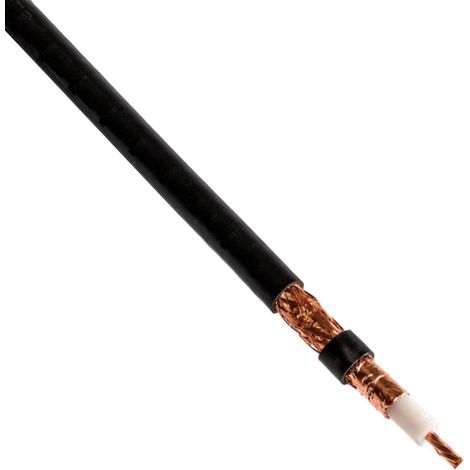

Le Satec RF7 Flex est un câble coaxial professionnel haut de gamme conçu pour la transmission de données par radio, notamment pour des applications telles que le WLAN à 2,4 GHz. Ce câble d'antenne à faible perte est idéal pour les systèmes d'antenne avancés et peut être utilisé sur plusieurs bandes de fréquence, y compris CB (27 MHz), HF (1~30 MHz), VHF (30~300 MHz), UHF (> 300 MHz) et large bande pour les scanners de fréquence.Spécifications techniques
- Impédance : 50 Ohm
- Conducteur intérieur : Fil de cuivre (Cu 19 x 0,37 mm), diamètre total Ø 1,85 mm +/- 0,05 mm
- Diélectrique : PE expansé physiquement, diamètre Ø 5,0 mm +/- 0,05 mm
- Écran : Feuille Cu-PET-Cu double face + tresse 80 % Cu (Ø 5,9 mm)
- Gaine extérieure : PE, diamètre total Ø 7,3 mm +/- 0,2 mm, noir (RAL 9005)
- Rayon de courbure minimal : 5 x diamètre du câble sans charge, 10 x diamètre du câble avec charge
- Plage de température en fonctionnement : -30° C à + 70° C
- Résistance pour courant continu : noyau interne 8,9 Ohm/km, noyau externe (écran) 7,3 Ohm/km
- Capacité unitaire : 80 pF/m
- Facteur de raccourcissement des ondes : 84 %
- Tension de fonctionnement (CA) : 1,2 kV rms
- Tension d'essai (CA) : 3,0 kVrms
- Essai de claquage de la gaine extérieure : 5,0 kV
- Efficacité de blindage 100-1000 MHz : ≥ 90 dB
- Poids du câble : 80 kg/km
- Teneur en cuivre : 53 kg/km
- Max. force de traction : 190 N
Compatibilité et accessoires
- Équivalent à l'Aircell-7
