BÜRKERT VANNE PNEUMATIQUE 178608 2000 MATÉRIAU DU BOÎTIER CUIVRE ROUGE MATÉRIAU ISOLANT PTFE 1 PC(S)

Raccordement G 1/2"

• Diamètre 13 mm
• Taille d'actionneur Ø 40 mm
• Valeur kv 3,8 m³/h
• Pression de pilotage 4,0 à 10 bar
• Pression de fluide jusqu'à 180°C 15 bar
• Température du fluide -10 à +180 °C
• Température ambiante -10 à +60 °C

  Informations techniques

  Diam. de l'entraînement : 40 mm
  Dimensions produit, hauteur : 115 mm
  Dimensions produit, largeur : 139 mm
  Données techniques complémentaires : Raccordement G 1/2"
  Diamètre 13 mm
  Taille d'actionneur Ø 40 mm
  Valeur kv 3,8 m³/h
  Pression de pilotage 4,0 à 10 bar
  Pression de fluide jusqu'à 180°C 15 bar
  Température du fluide -10 à +180 °C
  Température ambiante -10 à +60 °C
  Fonction (pneumatique) : 2/2 voies
  Longueur : 65 mm
  Matériau du boîtier : Cuivre rouge
  Matériau isolant : PTFE
  Milieu d'utilisation (valve) : milieux neutres
  Poids : 0.640 kg
  Pression de contrôle (max.) : 10 bar
  Pression de contrôle (min.) : 4 bar
  Pression de service (max.) : 15 bar
  Pression de service (min.) : 0 bar
  Raccord (pneumatique) : manchon G 1/2
  Température ambiante (max.) : +30 °C
  Température ambiante (min.) : -10 °C
  Température des médias (max.) : +180 °C
  Température médias (min.) : -10 °C
  Type : 178608
  Valeur Kv : 63.33 l/min

  Vanne à siège incliné 2/2 voies pour les fluides jusqu'à +180 °C, raccord à manchon

  La vanne à siège incliné à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie. Les corps à siège incliné de forme favorisant l'écoulement permettent d'atteindre des débits très élevés.

  Points forts

  • Pour fluides jusqu'à +180 °C
  • Débits élevés
  • Longue durée de vie
  • Indicateur de position optique en série
  • Tête de commande orientable pour l'orientation des raccords d'air de pilotage
  • Consommation d'air de pilotage minimale
  • La vaste sélection de tailles d'actionneur permet des combinaisons d'actionnement économiques optimales
  • Anti-coup de bélier avec liquides par arrivée du fluide sous le siège

    Fonctionnalités

    • Vanne à siège incliné 2/2 voies avec arrivée du fluide sous le siège
    • Normalement fermée par action du ressort
    • Matériau du corps : bronze
    • Matériau de l'actionneur : polyamide
    • Matériau des joints : PTFE
    • Utilisable de façon universelle pour les liquides, gaz et la vapeur
    • Viscosité max. 600 mm²/s
    • Presse-étoupe bague PTFE en V avec compensation par ressort
    • Position de montage indifférente, de préférence avec le système magnétique vers le haut
    • Fluides de pilotage : air et gaz neutres
    • Raccord pour air de pilotage G 1/8

      • • Informations supplémentaires

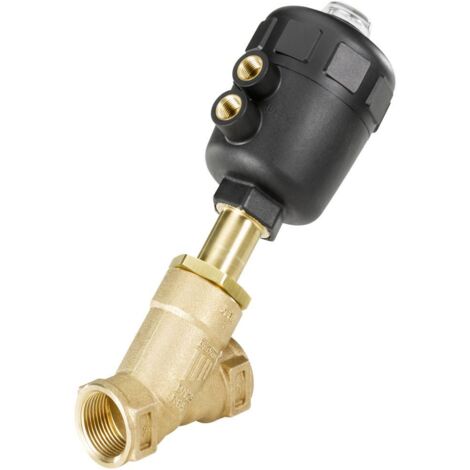

          La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. . Illustration similar.
