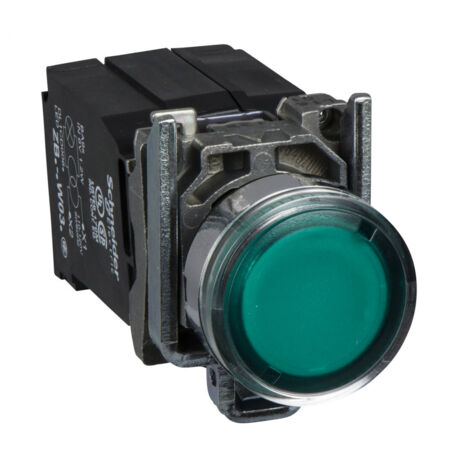

Boîtier de bouton-poussoir Schneider Electric XB4B, 2 découpes, Ø 22mm ( Prix pour 1 )

Name: Boîtier de bouton-poussoir Schneider Electric XB4B, 2 découpes, Ø 22mm ( Prix pour 1 )
Brand: SCHNEIDER ELECTRIC
SKU: XB4BW3345
Price: 56.35 EUR
Availability: InStock

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Principales
- Gamme de produit : Harmony XB4
- Type de produit ou équipement : Bouton-poussoir lumineux
- Nom de l'appareil : XB4
- Matériau de la collerette : Métal plaqué chrome
- Matière de l'embase de fixation : Zamak
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Type de tête : Standard
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : rappel à ressort
- Profil de l'unité de commande : Vert affleurant
- Info supplémentaire de l'unité de commande : Avec lentille normale
- Description des contacts : 1 O + 1 F
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à CEI 60947-1
  Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à CEI 60947-1
- Source lumineuse : Incandescent
- Culot de lampe : BA 9s
- Alimentation du bloc lumineux : Via transformateur incorporé 1,2 VA 6 V
- [Us] tension d'alimentation : 220...240 V CA à 50/60 Hz

Complémentaires
- Hauteur : 47 mm
- Largeur : 30 mm
- Profondeur : 101 mm
- Description des bornes ISO n°1 : (21-22)NC
  (13-14)NO
- Poids du produit : 0,17 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Utilisation des contacts : Contacts standards
- Ouverture positive : Avec se conformer à CEI 60947-5-1 appendix K
- Course d'actionnement : 1,5 mm (état électrique modifié par O)
  2,6 mm (état électrique modifié par F)
  4,3 mm (course totale)
- Force d'actionnement : 3,5 N état électrique modifié par O
  3,8 N
- Endurance mécanique : 10000000 cycle
- Couple de serrage : 0,8...1,2 N.m se conformer à CEI 60947-1
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevis
  Transversal compatible avec pozidriv n°1 tournevis
  Perforé compatible avec plat Ø 4 mm tournevis
  Perforé compatible avec plat Ø 5,5 mm tournevis
- Matière des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à CEI 60947-5-1
- [Ith] courant thermique conventionnel : 10 A se conformer à CEI 60947-5-1
- [Ui] tension assignée d'isolement : 600 V (degré de pollution 3) se conformer à CEI 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-1
- [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1
  6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1
  0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1
  0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1
  0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1
  1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
- Fiabilité électrique : Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4
  Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4
- Type de signalisation : Fixe
- Tension de service (Us) : 220...240 V
- Présentation du produit : Produit complet
- Personnalisable : Non
- Personnalisable :
- Code de compatibilité : XB4
- Couleur de la capsule : Vert

Environnement
- Traitement de protection : TH
- Température ambiante de stockage : -40...70 °C
- Température de l'air ambiant en fonctionnement : -40...55 °C
- Classe de protection contre les chocs électriques : Classe I se conformer à CEI 60536
- Degré de protection IP : IP66 se conformer à CEI 60529
  IP67
  IP69
  IP69K
- Tenue à l'environnement NEMA : NEMA 13
  NEMA 4X
- Tenue aux chocs IK : IK06 se conformer à CEI 50102
- Normes : CEI 60947-5-4
  CSA C22.2 No 14
  CEI 60947-5-1
  CEI 60947-1
  UL 508
  JIS C8201-5-1
  CEI 60947-5-5
  JIS C8201-1
- Certifications du produit : listé UL
  DNV
  LROS (Lloyds register of shipping)
  BV
  GL
  CSA
- Tenue aux vibrations : 5 gn (f= 2...500 Hz) se conformer à CEI 60068-2-6
- Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
  50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
Emballage
- Type d'emballage 1 :
- Nb produits dans l'emballage 1 : 1
- Hauteur de l'emballage 1 : 12,8 cm
- Largeur de l'emballage 1 : 5,3 cm
- Longueur de l'emballage 1 : 4,3 cm
- Poids de l'emballage 1 : 177,0 g
- Type d'emballage 2 :
- Nb produits dans l'emballage 2 : 16
- Hauteur de l'emballage 2 : 15,0 cm
- Largeur de l'emballage 2 : 15,0 cm
- Longueur de l'emballage 2 : 40,0 cm
- Poids de l'emballage 2 : 3,008 kg
Durabilité de l'offre
- Statut environnemental de l'offre : Produit Green Premium
- Régulation REACh : Référence contenant des SVHC au-delà du seuil
- Directive RoHS UE : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
- Sans mercure : Oui
- Régulation RoHS Chine : X
- Information sur les exemptions RoHS : Oui
- Profil environnemental :
- Profil de circularité :
- DEEE : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Hauteur
47 mm
Diamètre
22 mm
Poids
170 g
Tension électrique
230 V

Questions fréquentes

Ce dispositif offre une protection élevée contre l'eau et la poussière avec des degrés de protection IP66, IP67, IP69 et IP69K, conformément à la norme CEI 60529. Il peut également résister à un nettoyage haute pression à 7000000 Pa à 55 °C, à une distance de 0,1 m.

Ce dispositif est conçu pour résister à des vibrations jusqu'à 5 gn (fréquence de 2 à 500 Hz) et à des chocs mécaniques de 30 gn à 18 ms ou 50 gn à 11 ms, conformément aux normes CEI 60068-2-6 et CEI 60068-2-27.

Ce dispositif supporte une tension d'alimentation de 220 à 240 V CA à 50/60 Hz et un courant thermique conventionnel de 10 A, conformément à la norme CEI 60947-5-1. Il est également protégé contre les courts-circuits par un fusible de type gG de 10 A.
