Description générale

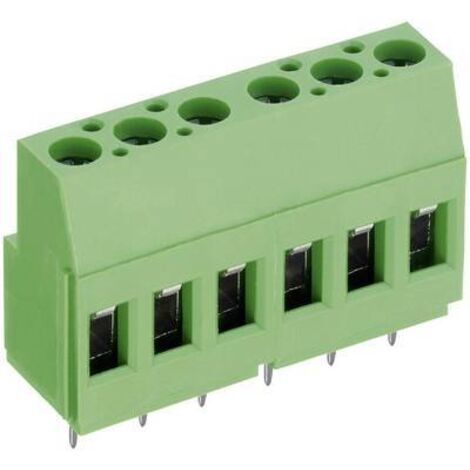

Le bornier à vis PTR Hartmann AKZ700/12-5.08-V est conçu pour des connexions fiables dans les circuits imprimés. Avec un principe de levier, il facilite l'installation et l'utilisation. Ce modèle est de couleur verte et est livré en un seul exemplaire.Spécifications techniques
- Courant nominal : 20 A
- Tension nominale : 300 V
- Dimensions : Hauteur 23.00 mm, Largeur 61.56 mm, Longueur 10.50 mm
- Longueur dénudée (max.) : 8 mm
- Longueur dénudée (min.) : 8 mm
- Section de câble flexible : max. 2.50 mm², min. 0.20 mm²
- Section de câble rigide : max. 4.00 mm², min. 0.20 mm²
- Pas : 5.08 mm
- Matériau du contact : laiton
- Nombre de pôles : 12
- Nombre de rangées : 1
- AWG maxi : 12, AWG mini : 30
Compatibilité et accessoires
- Type de bornes de raccordement : Bornier à vis
- Connexion : borne à vis pour circuits imprimés
Installation
Le bornier est conçu pour un montage à la verticale par rapport à la platine, avec un sens d'enfichage horizontal. Le système de levage permet une connexion facile et sécurisée des câbles.
Utilisation
Idéal pour les applications nécessitant des connexions électriques fiables, ce bornier est adapté tant pour les particuliers que pour les professionnels.
