Description générale

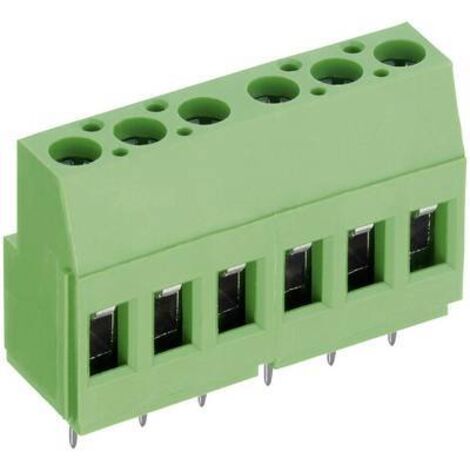

Le bornier à vis PTR Hartmann AK700/8-5.0-V est conçu pour des connexions fiables et sécurisées. Avec un principe de levier, il facilite le raccordement des câbles tout en assurant une bonne protection. Ce modèle vert est idéal pour les circuits imprimés et se distingue par sa robustesse et sa facilité d'utilisation.Spécifications techniques
- Nombre de pôles : 8
- Nombre de rangées : 1
- Courant nominal : 20 A
- Tension nominale : 300 V
- Dimensions : Hauteur 23.00 mm, Largeur 40.60 mm, Longueur 10.50 mm
- Longueur dénudée (max.) : 8 mm
- Longueur dénudée (min.) : 8 mm
- Section de câble flexible (max.) : 2.50 mm²
- Section de câble flexible (min.) : 0.20 mm²
- Section de câble rigide (max.) : 4.00 mm²
- Section de câble rigide (min.) : 0.20 mm²
- Matériau du contact : laiton
- Pas : 5 mm
- AWG maxi : 12
- AWG mini : 30
Compatibilité et accessoires
- Type de bornes de raccordement : Bornier à vis
- Connexion : borne à vis pour circuits imprimés
Installation
- Sens d'enclenchement : à la verticale par rapport à la platine
- Sens d'enfichage : à l'horizontale par rapport à la platine
