Description

Description générale

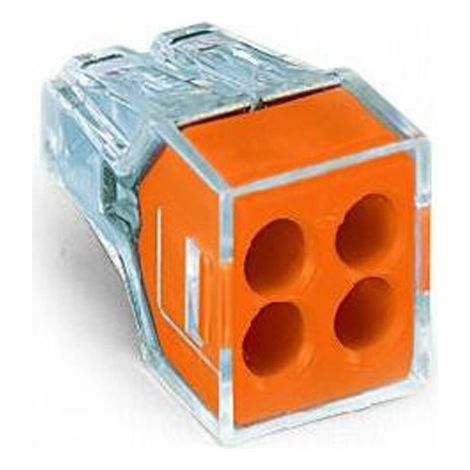

Les bornes de raccordement WAGO 773-104 sont des connecteurs push-in compacts conçus pour réaliser des épissures sûres et rapides jusqu'à 4 conducteurs dans les boîtes de connexion. Leur boîtier transparent avec bloc intérieur orange permet une inspection visuelle facile des contacts, tandis que la technologie push-in évite l'utilisation de vis pour un montage rapide et fiable.

Caractéristiques techniques

  • Modèle : WAGO 773 104, boîte de 100 pièces
  • Tension de référence : 400 V ; tension d'impulsion : 4 kV
  • Courant assigné : 24 A ; degré de pollution : 2 ; UL94 V2
  • Capacité conducteurs pleins : 0,75–2,5 mm² (18–12 AWG)
  • Capacité conducteurs multitbrins : 1,5–2,5 mm² (16–12 AWG) ; longueur de dénudage : 12 mm
  • Dimensions (H×L×P) : 13,1 × 13 × 19,5 mm
  • Matériaux : boîtier plastique transparent, bloc de contact orange, contacts métalliques visibles
  • Température ambiante d'utilisation : jusqu'à +60 °C

Compatibilité et accessoires

Compatible avec conducteurs en cuivre et en aluminium, adapté aux boîtes de connexion compactes et installations électriques domestiques ou professionnelles. Aucun accessoire ou pièce détachée fournis.

Installation

Insertion directe des conducteurs dénudés dans les entrées rondes (push-in) sans outil spécial ; vérifier la longueur de dénudage de 12 mm et l'absence de cuivre oxydé avant l'insertion. Montage inline compact dans les boîtes de connexion standard.

Utilisation

Utilisez ces bornes pour des épissures rapides et inspectables sur des circuits jusqu'à 24 A et 400 V. Préférez des conducteurs conformes aux plages indiquées et effectuez des contrôles visuels réguliers via le boîtier transparent pour s'assurer du bon contact. Ne pas dépasser les limites de température et de courant indiquées.

Caractéristiques

  • Marque
    WAGO
  • Couleur
    Noir
  • Intensité courant
    24 A
  • Matières
    Cuivre
  • Poids
    282 g
  • Tension électrique
    400 V
  • Type de borne électrique
    Domino
  • Usage de la borne
    Usage général
  • Réf. ManoMano
    ME67405808
  • MMID
    172073380900
  • Réf. fabricant
    104
  • EAN
    3598647599911

Impact environnemental

  • Certification environnementale
    NF environnement

Avis clients

FFranck
Publié le 05/02/2021, France

Bonjour Produit conforme arrive rapidement mais emballage des wagos dechire dans le colis alors que le carton de celui ci est intact.

MClient ManoMano
Publié le 07/10/2017, France

Système qui permet de relier chaque prise à l'arrivée du courant, avec un très bon maintien des fils. Ne pas forcer pour enfiler le fil, mais effectuer une légère rotation du fil. Et ça tient.

MClient ManoMano
Publié le 29/10/2018, France

appareille de connexion très sécurisant et facile d'utilisation . je recommande

DDylan
Publié le 06/10/2020, France

Wago bonne qualité au top beaucoup moins cher que dans les grandes surfaces de bricolage

MClient ManoMano
Publié le 08/02/2018, France

Pratique, utile et de bonne facture

Mmarcel
Publié le 05/10/2020, France

Parfait comme je le voulais.Vendeur extrèmement correcte je recommande.Dommage que c est la poste comme livreur

Conseil par

Comment choisir ses accessoires de connexion électriques

Les connexions sont indispensables pour les dérivations électriques, pour mettre plusieurs prises sur une même ligne ou pour commander plusieurs luminaires avec un seul interrupteur. La connexion doit être parfaitement isolée, offrir une bonne tenue mécanique et éviter les échauffements, sources d’incendies.
Comment choisir ses accessoires de connexion électriques
WAGOVisiter la boutique WAGO
WAGO Kontakttechnik Gmbh & Co. KG, ou plus simplement par sa marque WAGO, est une entreprise allemande basée à Minden (Westphalie). C’est un fabriquant spécialiste des bornes pour appareillage électrique et le bâtiment, et des composants pour automatismes. C’est à l’origine une entreprise familiale fondée en avril 1951 par Friedrich Hohorst et Heinrich Nagel, qui mirent au point la pince de serrage à ressort (spring clamp). Plus tard l’entreprise WAGO, toujours sous la houlette de Friedrich Hohorst, inventa d’autres modèles de connectique à ressort : bornes, borniers et connecteurs sans vis, ainsi que les dominos. Dans les années 1990, WAGO mont en gamme en concevant de l’électronique grand public, comme des bus internes informatiques (qui relient tous les composants internes d'un ordinateur). Elle fabrique surtout, suite à la croissance exponentielle de ses ventes, à Sondershausen en Allemagne, en plus du site de Minden. Elle emploie 2600 personnes sur les deux sites outre-Rhin, soit plus de la moitié de ses effectifs mondiaux.
