Description générale

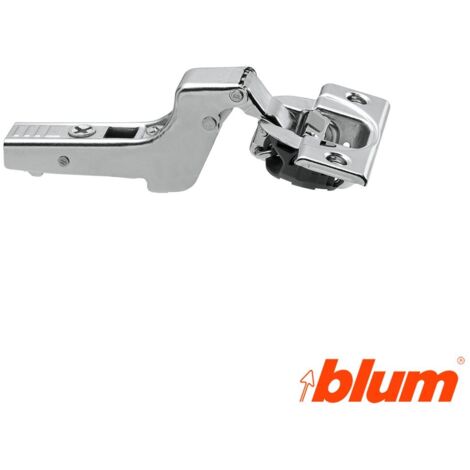

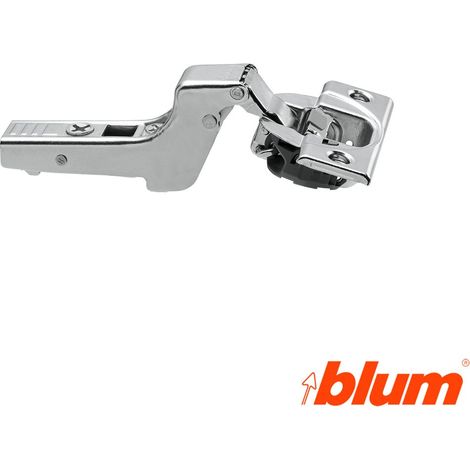

La charnière S.Coude 110º Clip Top Blumotion est conçue pour offrir une solution de fixation robuste et esthétique pour vos portes. Fabriquée en acier avec une finition nickelée, elle assure une durabilité et une résistance à l'usure. Cette charnière est idéale pour les portes d'une épaisseur de 16 à 25 mm, y compris les petites moulures, et est spécifiquement adaptée aux casques de 16 mm d'épaisseur.Spécifications techniques
- Finition : Nickelé
- Fixation : Vis
- Code : 3114294
- Couleur : Nickelé
- Matériau : Acier
- Réf. Blum : 71B3750
Compatibilité et accessoires
- Convient pour des portes d'une épaisseur de 16 à 25 mm
- Peut être utilisé avec des portes ayant un rayon de porte R=1
- Distance de coupe standard entre 4 et 5 mm
Installation
Pour une installation correcte, il est recommandé de respecter les dimensions suivantes :- Distance F ne doit pas dépasser 2,9 mm pour des distances de boîtier standard comprises entre 4 et 5 mm.
- Possibilité de travailler à 19 mm en modifiant la distance F à 7 mm.
- Ne convient pas aux portes à onglets ou à fentes, ni aux cadres de plus de 19 mm en montage de type droit.
Utilisation
Cette charnière est conçue pour un usage dans des applications de portes où une fermeture douce et silencieuse est souhaitée, grâce à son mécanisme Blumotion qui amortit la fermeture.Autres informations
