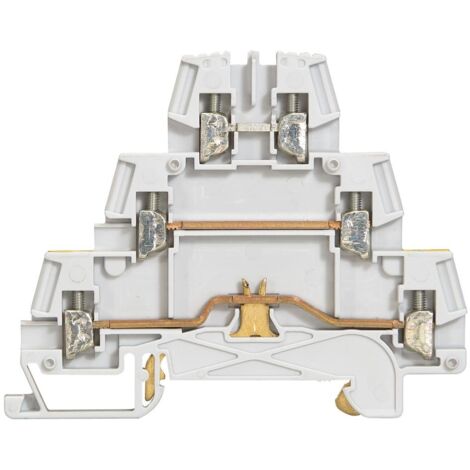

Bloc de jonction phase terre neutre à vis viking 3 avec 3 jonctions 3 étages section 2,5mm² pas 5mm gris LEGRAND 037152

Bloc de jonction phase terre neutre à vis viking 3 avec 3 jonctions 3 étages section 2,5mm² pas 5mm gris LEGRAND 037152 Viking 3, bloc de jonction Phase/Neutre/Terre connexion à vis permettant d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides Bloc PNT (Phase, Neutre et Terre) 3 jonctions Viking3 connexion à vis - 3 étages avec pied métal en laiton qui permet d’utiliser le rail de fixation comme conducteur de protection Section nominale: 2,5mm² maximum avec peigne de liaison - Pas: 5mm - 2 zones pour peignes de liaison équipotentielle à insertion automatique (étage supérieur uniquement) Couleur: Gris pour circuit standard et marquage vert/jaune pour l'étage inférieur - Permet le raccordement des capteurs et leur alimentation commune grâce aux peignes de liaison équipotentielle références 037546 et 037547 Capacité :- conducteur rigide: 0,25mm² à 4mm²- conducteur souple avec ou sans embout: 0,25mm² à 2,5mm² Fixation sur rails symétrique profondeur 15mm, symétrique EN 60715 profondeur 7,5mm et profondeur 15mm avec vis Les installation Un point de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail - Le montage et démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents Les utilisation La forme ergonomique de l’entrée des conducteurs facilite leur insertion - L’utilisation d’embouts de câblage Starfix permet d’assurer une liaison équipotentielle de tous les brins d’un conducteur souple Recommandations / restrictions d’usages Non disponible à la vente en Allemagne Information sur la gamme Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.
