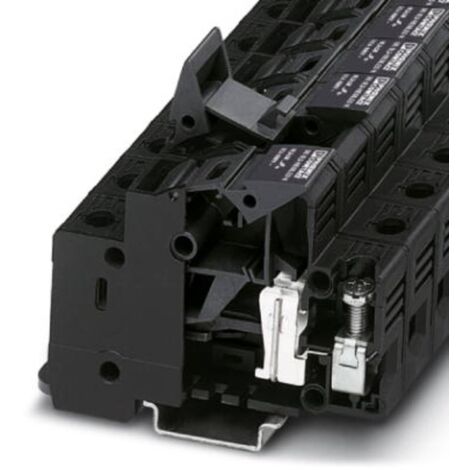

Base de fusible de sécurité série UK 10.3-hesi 1000V Phoenix Contact 2394
Soldesse termine dans 5 jour(s)
-72%
Produit similaire livré par
'/%3E%3C/svg%3E)
Onelec – Répartiteur électrique en laiton IPXXB – 1 entrée 35 mm² sans coupure, 4 départs 25 mm², 1 dérivation 35 mm² – Sécurité renforcée et conductivité optimale
17,90 €
15
Vendu par shumee et 3 autres marchands
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Terminal de sécurité
avec emplacement pour fusible Phoenix Contact
avec emplacement pour fusible Phoenix Contact
Supports de fusibles. Ce produit est compatible avec les fusibles en verre et en céramique et constitue un excellent composant des tableaux électriques solaires protégeant les installations photovoltaïques. Qualité confirmée par la norme IEC 60269-1/-2.
| informations générales | |
| Nombre de niveaux | 1 |
| Nombre de connexions | 2 |
| Section notée | 25 mm² |
| Couleur | noir |
| Matériau isolant | PA |
| Classe d'inflammabilité UL 94 | V0 |
| Perte de puissance maximale dans les conditions nominales | 3,26 W |
| Dimensions du fusible (disponibles sur nos ventes aux enchères) | 10,3 x 38 mm |
| Type de sécurité (disponible lors de nos ventes aux enchères) | Verre/céramique/... |
| Tension de surtension nominale | 6 kV |
| Degré du sol | 3 |
| Catégorie de surtension | II |
| Groupe de matériaux isolants | IIIa |
| Connexion conforme à la norme | IEC 60269-1 / -2 |
| Courant de charge maximal | 30 A (Le courant et la tension sont déterminés par le fusible utilisé) |
| Courant nominal IN | 30 A (Le courant et la tension sont déterminés par le fusible utilisé) |
| Tension nominale UN | 1000 V CC (Le courant et la tension sont déterminés par le fusible utilisé) |
| Ouvert. mur latéral. | non |
| Spécifications de mesure pour la protection contre les contacts | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection d'écran | Garantie |
| Protection contre les empreintes digitales | Garantie |
| Indicateur de température d'isolation (DIN EN 60216-1 (VDE 0304-21)) | 120 °C |
| dimensions | |
| Largeur | 18 mm |
| Longueur | 81 mm |
| NS height 35/7.5 | 65.5 mm |
| NS height 35/15 | 73 mm |
| circuit de protection côté tension | |
| section transversale minimale du conduit rigide | 1,5 mm² |
| section transversale maximale du câble | 25 mm² |
| section transversale minimale du conduit flexible | 0,75 mm² |
| section transversale maximale du conduit flexible | 25 mm² |
| Section minimale du fil AWG | 16 |
| Section maximale du fil AWG | 3 |
| Section transversale d'un câble souple avec terminal tubulaire sans gaine, min. | 1,5 mm² |
| Section transversale d'un câble souple à extrémité tubulaire sans gaine, max. | 16 mm² |
| Section transversale d'un câble souple avec terminal tubulaire et gaine plastique, min. | 1,5 mm² |
| Section transversale d'un câble souple avec extrémité tubulaire gainée de plastique, max. | 16 mm² |
| section maximale du conducteur avec pont rigide enfichable, max. | 10 mm² |
| section maximale du conducteur avec pont flexible enfichable, max. | 10 mm² |
| 2 câbles de même section, rigides, min. | 1,5 mm² |
| 2 fils de même section, rigides, max | 4 mm² |
| 2 câbles de même section, flexibles, min. | 0,75 mm² |
| 2 câbles de même section, flexibles, max. | 10 mm² |
| 2 câbles de même section, souples, avec AEH sans gaine, min. | 1,5 mm² |
| 2 câbles de même section, souples, avec AEH sans gaine, max. | 4 mm² |
| 2 câbles de même section, souples, à double isolation AEH avec gaine plastique, min. | 1,5 mm² |
| 2 câbles de même section, souples, à double isolation AEH avec gaine plastique, max. | 10 mm² |
| section maximale du conducteur avec pont rigide enfichable, max. | 10 mm² |
| section maximale du conducteur avec pont flexible enfichable, max. | 10 mm² |
| Type de connexion | Connecteurs à vis |
| Longueur d'isolation retirée | 11 mm |
| sonde standard | A7 |
| Filetage de vis | M5 |
| Min. couple de serrage | 2 Nm |
| Max. Couple de serrage | 2,5 Nm |
| normes, réglementations et classifications | |
| Connexion conforme à la norme | IEC 60269-1 / -2 |
| Classe d'inflammabilité UL 94 | V0 |
| Chine RoHS | Utilisation prévue : illimitée = efup-e |
| eCl@ss |
|
| etim |
|
| unspsc |
|
Caractéristiques
- MarquePHOENIX CONTACT
- CouleurNoir
- Intensité courant30 A
- Longueur81 mm
- MatièresPolyamide (Pa)
- Nombre de connexion(s) bornier2
- Poids550 g
- Réf. ManoManoME73026717
- MMID283925052341
- Réf. fabricantUK 10,3-HESI 1000V
- EAN4046356482394
Impact environnemental
- OrigineFabriqué en Allemagne
Questions fréquentes
Ce dispositif peut accueillir une section de câble flexible allant de 0,75 mm² à 25 mm² et une section de câble rigide de 1,5 mm² à 25 mm².
La tension nominale de ce produit est de 1000 V et le courant nominal est de 30 A.
La connexion des câbles à ce dispositif se fait par vis, assurant ainsi une installation sécurisée.
