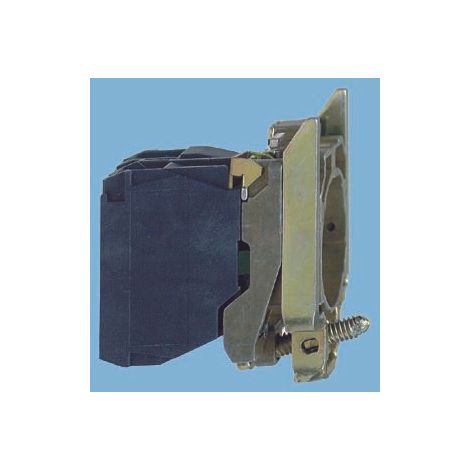

Corps de bouton Harmony XB4 2 contacts NF raccordement push-in - ZB4BZ1045

Caractéristiques générales Configuration des contacts : 2 NF Type de contact : simple Type de bornes : push-in compactes Style de raccordement des bornes : pince sans vis Type de terminal : pinces à ressort Connexion des bornes : pince à ressort / push-in Diamètre de montage : 22 mm Largeur globale : 30 mm Profondeur globale : 37 mm Hauteur globale : 47 mm Poids : 54 g Matériau des contacts : alliage d'argent (Ag/Ni) Matériau du collier de fixation : Zamak Degré de protection IP : IP20 (IEC 60529) Température ambiante de fonctionnement : -40...70 °C Température ambiante de stockage : -40...70 °C Course de fonctionnement : 1,5 mm (changement d'état NF) || 4,3 mm course totale Durabilité mécanique : 5 000 000 cycles Durabilité électrique : 10 000 000 cycles Résistance aux chocs : 30 gn 18 ms demi-onde sinusoïdale (IEC 60068-2-27) || 50 gn 11 ms demi-onde sinusoïdale (IEC 60068-2-27) Résistance aux vibrations : 5 gn 2...500 Hz (IEC 60068-2-6) Capacité de contact CA : 1,2 A à 600 V, 1,5 A à 480 V, 3 A à 240 V, 6 A à 120 V Capacité de contact CC : 0,1 A à 600 V, 0,27 A à 250 V, 0,55 A à 125 V Désignation de capacité de contact NEMA : A600/Q600 Normes : CSA C22.2 No.14, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508 Capacité de contact nominale : 10 A à 600 VAC Montage : fixation frontale Collier de fixation : métallique Montage du collier de fixation : collier de fixation du corps 22 mm
