Description générale

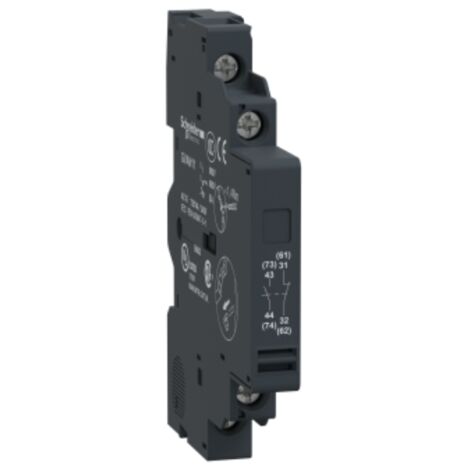

Pour compléter la protection des installations électriques et offrir une modularité accrue dans les choix de raccordement, Schneider Electric propose le contact auxiliaire GVAN11 de la gamme TeSys. Ce contact auxiliaire, conçu spécifiquement pour les appareillages TeSys GV, dispose de deux pôles : un normalement ouvert (NO) et un normalement fermé (NF). Il peut être utilisé seul ou monté sur un disjoncteur magnétothermique GV2M. Son installation est simple, se faisant latéralement à gauche, et il est compatible avec des fils rigides et souples grâce à ses borniers à vis étrier.Spécifications techniques
- Type de contact : 1 NO + 1 NF
- Tension nominale d'isolement : 600 V selon UL 508, 690 V selon IEC 60947-1, 600 V selon CSA C22.2 No 14
- Tension nominale de fonctionnement : 48...690 V AC, 24...240 V DC
- Courant thermique conventionnel ouvert : 6 A
- Endurance mécanique : 100000 cycles
- Courant de commutation minimum : 5 mA
- Tension minimale de commutation : 17 V
- Couple de serrage : 1,4 Nm
- Dimensions : Hauteur 89 mm, Largeur 9.3 mm, Profondeur 66 mm
- Poids : 0,05 kg
- Couleur : gris foncé
Compatibilité et accessoires
- Compatible avec les disjoncteurs Schneider TeSys GV2
- Montage en partie latérale du disjoncteur
- Raccordement par bornes à vis
Installation
- À installer sur le côté gauche de l'interrupteur (2 blocs possibles)
Utilisation
- Permet de composer des installations de commande adaptées aux besoins spécifiques des clients
- Fiabilité et durabilité élevées
Autres informations
- Certifié selon différentes normes (IEC, UL, CSA, CCC, EAC)
- Conformité Green Premium (RoHS/REACh)
