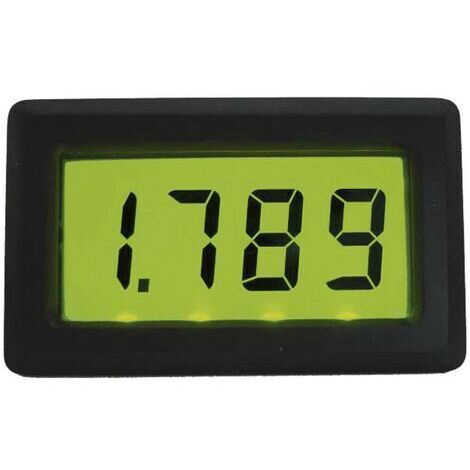

Beckmann & Egle EX3068 0 à 199,9 mV/DC
Informations produit
Description
Éclairage : 12 V/8 mA
Informations techniques
Dimensions: (l x H x P) 48 x 28.5 x 18 mm
Dimensions produit, hauteur: 28.5 mm
Dimensions produit, largeur: 48 mm
Interfaces: aucune
Poids: 31 g
Module de mesure de tension pour un encastrement dans un boîtier ou sur panneau frontal.
Points forts
- Dimensions : 46 x 26,5 mm
- Montage simple (Snap-In)
- Rétroéclairage vert ·
Fonctionnalités
- Utilisation possible comme module de mesure de courant avec shunt externe
- Exemple : plage de mesure jusqu'à 20A : shunt 0,01 ohm nécessaire
- par ex. code article 44 73 23 (4 fils, précision 0,5%) ou code art. 12 68 10 (2 fils, précision 1%)
Contenu de la livraison
- Connecteur avec fils courts. Notice d'utilisation.
Configuration requise
- null
Informations supplémentaires
Pour le montage dans un véhicule, un camping-car, un bateau, une varistance doit être raccordée parallèlement pour la tension d'alimentation afin de protéger des pics de tension. Illustration similar.
- null
- Connecteur avec fils courts. Notice d'utilisation.
Caractéristiques
- MarquePCE
- Longueur4.6 cm
- Largeur4.8 cm
- Hauteur2.85 cm
- Poids31 g
Questions fréquentes
Oui, ce dispositif peut mesurer des courants élevés en utilisant un shunt externe. Par exemple, pour une plage de mesure jusqu'à 20A, un shunt de 0,01 ohm est nécessaire. Des références spécifiques de shunts sont disponibles pour une précision de 0,5% ou 1%.
Lors de l'installation dans un véhicule, un camping-car ou un bateau, il est recommandé de raccorder une varistance parallèlement à la tension d'alimentation. Cela protège l'appareil contre les pics de tension.
Les dimensions nécessaires pour encastrer cet appareil sont de 46 x 26,5 mm. Assurez-vous que l'ouverture correspond à ces mesures pour un montage correct.
