Informations produit
Description

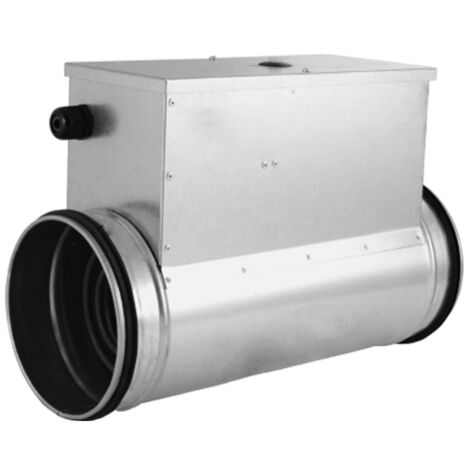

Batterie électrique de gaine Ø125 mm 1 500 W sans contacteur – Econoprime BED-125-15
La batterie électrique de gaine BED-125-15 réchauffe l'air qui circule dans un conduit de ventilation Ø125 mm : préchauffage de l'air neuf d'une VMC double flux (protection antigel du récupérateur) ou appoint de chauffage sur l'air soufflé. Ce modèle n'a pas de contacteur : il ne sait ni s'arrêter ni moduler seul.
Comment la piloter ? Avec le régulateur THCTU2
Sous tension, la batterie BED chauffe en permanence à pleine puissance. Pour réguler la température, le régulateur THCTU2 se branche en série entre le secteur et la batterie : c'est lui qui envoie à la BED sa puissance de chauffe en 230 V, par cycles marche/arrêt de 60 s proportionnels au besoin (30 s de marche sur 60 s = 50 % de la puissance).
Le THCTU2 mesure la température par sa sonde d'ambiance intégrée, ou par la sonde de gaine STC3 placée dans le conduit pour réguler la température de l'air soufflé (consigne de 0 à 30 °C).
Quel accessoire avec quelle batterie ?
| Batterie | Commande de la chauffe | Accessoire de régulation | En option |
|---|---|---|---|
| BED (sans contacteur) | La puissance de chauffe 230 V est fournie par le régulateur | Régulateur THCTU2 (obligatoire) | Sonde de gaine STC3 |
| BED-1C (1 contacteur) | Un contact ouvre/ferme le circuit 230 V de la bobine du contacteur | Thermostat d'ambiance TCT3 ou contact de commande d'une centrale | – |
| BED-2C (2 contacteurs) | Deux circuits de bobine 230 V, un par étage | Thermostat TCT3 ou régulation à 2 sorties | – |
Les BED de forte puissance (à partir de 4,5 kW) sont alimentées en 3×400 V et se pilotent avec un régulateur triphasé de type TTC 2000.
Le THCTU2 ne convient pas aux BED-1C / BED-2C, et le TCT3 ne convient pas aux BED sans contacteur.
Conditions d'utilisation
- Vitesse d'air d'au moins 1,5 m/s dans le conduit lorsque la batterie chauffe.
- Température de l'air en sortie de batterie limitée à 40 °C.
- Batterie à câbler de façon à ne pouvoir chauffer que lorsque le ventilateur fonctionne (asservissement au ventilateur ou à la centrale).
- Montage en conduit horizontal ou vertical (horizontal recommandé), quel que soit le sens de l'air, boîtier de raccordement jamais orienté vers le bas.
- Filtre en amont de la batterie, et au moins 1 m de conduit entre la batterie et les autres éléments du réseau.
- Température ambiante autour de la batterie : de −20 à +60 °C ; bouton de réarmement laissé accessible.
Caractéristiques techniques
- Diamètre de raccordement : Ø125 mm
- Puissance : 1 500 W
- Alimentation : 230 V monophasé via le régulateur THCTU2 – intensité nominale 6,5 A
- Double sécurité thermique : thermostat à réarmement automatique à 60 °C, puis thermostat à réarmement manuel à 90 °C.
- Boîtier en acier galvanisé, résistances spirales en acier inoxydable, joints EPDM.
Dimensions : voir le bloc Dimensions. Schémas de raccordement : onglet Notice PDF.
Produit de haute qualité, colisage soigné, expédié depuis la france.Caractéristiques
- MarqueECONOPRIME
- Poids2620 g
- Type de VMC compatibleSimple flux
- Réf. ManoManoME55804551
- MMID704875704360
- Réf. fabricantBED-125-15
- EAN3664132025903
