Batterie électrique D125 0,9kW - BED 125 9 - BED-125-09 ECONOPRIME - BED-125-09

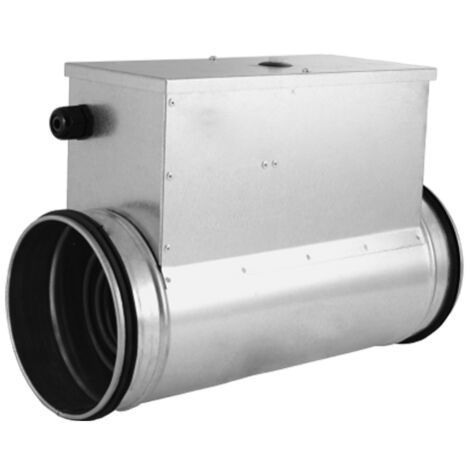

Batterie électrique de gaine Ø125 mm 900 W sans contacteur – Econoprime BED-125-09

La batterie électrique de gaine BED-125-09 réchauffe l'air qui circule dans un conduit de ventilation Ø125 mm : préchauffage de l'air neuf d'une VMC double flux (protection antigel du récupérateur) ou appoint de chauffage sur l'air soufflé. Ce modèle n'a pas de contacteur : il ne sait ni s'arrêter ni moduler seul.

Comment la piloter ? Avec le régulateur THCTU2

Sous tension, la batterie BED chauffe en permanence à pleine puissance. Pour réguler la température, le régulateur THCTU2 se branche en série entre le secteur et la batterie : c'est lui qui envoie à la BED sa puissance de chauffe en 230 V, par cycles marche/arrêt de 60 s proportionnels au besoin (30 s de marche sur 60 s = 50 % de la puissance).

Le THCTU2 mesure la température par sa sonde d'ambiance intégrée, ou par la sonde de gaine STC3 placée dans le conduit pour réguler la température de l'air soufflé (consigne de 0 à 30 °C).

Quel accessoire avec quelle batterie ?

Les BED de forte puissance (à partir de 4,5 kW) sont alimentées en 3×400 V et se pilotent avec un régulateur triphasé de type TTC 2000.

Le THCTU2 ne convient pas aux BED-1C / BED-2C, et le TCT3 ne convient pas aux BED sans contacteur.

Conditions d'utilisation

• Vitesse d'air d'au moins 1,5 m/s dans le conduit lorsque la batterie chauffe.
• Température de l'air en sortie de batterie limitée à 40 °C.
• Batterie à câbler de façon à ne pouvoir chauffer que lorsque le ventilateur fonctionne (asservissement au ventilateur ou à la centrale).
• Montage en conduit horizontal ou vertical (horizontal recommandé), quel que soit le sens de l'air, boîtier de raccordement jamais orienté vers le bas.
• Filtre en amont de la batterie, et au moins 1 m de conduit entre la batterie et les autres éléments du réseau.
• Température ambiante autour de la batterie : de −20 à +60 °C ; bouton de réarmement laissé accessible.

Caractéristiques techniques

• Diamètre de raccordement : Ø125 mm
• Puissance : 900 W
• Alimentation : 230 V monophasé via le régulateur THCTU2 – intensité nominale 3,9 A
• Nombre de résistances : 3
• Double sécurité thermique : thermostat à réarmement automatique à 60 °C, puis thermostat à réarmement manuel à 90 °C.
• Boîtier en acier galvanisé, résistances spirales en acier inoxydable, joints EPDM.

Dimensions : voir le bloc Dimensions. Schémas de raccordement : onglet Notice PDF.
