Description générale

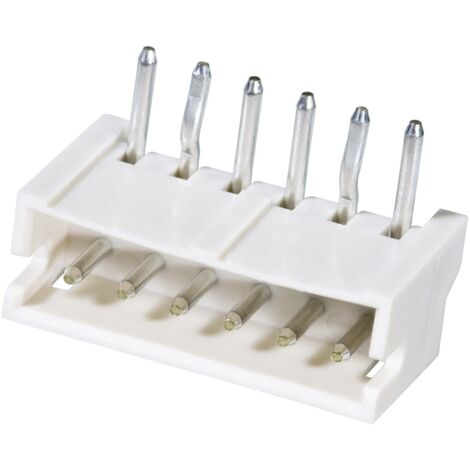

Barrette mâle encastrable de précision de la série ZH, conçue pour assurer une liaison fiable entre fils et circuits imprimés. Ce connecteur est doté d'un encliquetage audible lors de l'insertion de la partie femelle, garantissant une connexion sécurisée. Un système de détrompage est intégré pour éviter toute insertion incorrecte.Spécifications techniques
- Nombre de pôles : 5
- Nombre de rangées : 1
- Pas : 1.50 mm
- Courant nominal : 1 A
- Dimensions : Hauteur 6.4 mm, Largeur 3.5 mm, Longueur 9 mm
- Ø de la broche : 0.5 mm
- Matériau du boîtier : polyamide
- Matériau d'isolation : polyamide
- Matériau du contact : bronze phosphoreux
- Couleur : naturel
- Forme de construction : Barrette mâle coudée
- Type de barrette : Barrette mâle encastrable (de précision)
- Surface de contact côté circuit imprimé : étamé
- Surface de contact côté composants : étamé
- Sens d'enfichage : à l'horizontale par rapport à la platine
Compatibilité et accessoires
- Connexion : pour circuits imprimés
- Systèmes de connecteurs enfichables : Connecteur fil à carte
Autres informations
- Conditionnement : 1 pc(s)
- Conforme à la norme RoHS : oui
- Référence fabricant : S5B-ZR (LF)(SN)
