Informations produit

Description

Bienvenue dans notre boutique !

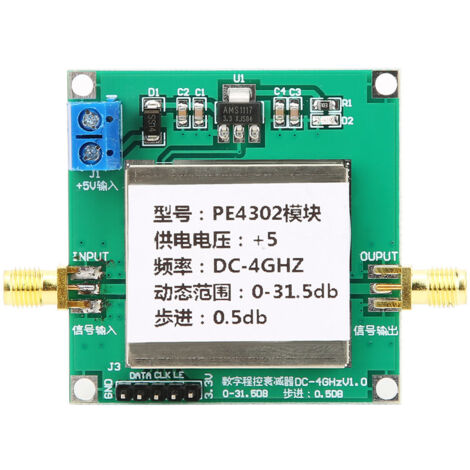

Nous vous présentons le module atténuateur RF numérique PE4302, un produit 100% neuf et de haute qualité. Ce module est un atténuateur RF pas à pas numérique 6 bits offrant une linéarité exceptionnelle. Sa plage d'atténuation numérique (DSA) s'étend de 0,5 dB à 31,5 dB par pas de 0,5 dB. Il fonctionne sur une large bande de fréquences, de courant continu (DC) jusqu'à 4000 MHz.

Conçu pour une impédance de 50 ohms, il intègre à la fois des interfaces de contrôle CMOS parallèle et série, toutes deux alimentées par une simple tension de 3 volts. Il maintient une précision d'atténuation élevée, stable à la fois en fréquence et en température. Une fonctionnalité unique permet à l'utilisateur de sélectionner l'état d'atténuation initial au démarrage via son interface de contrôle dédiée.

Pour une fiabilité et une durabilité optimales, le module est équipé d'un boîtier métallique blindé offrant une excellente protection contre les interférences, ainsi que d'une diode de protection contre les inversions de polarité.

Caractéristiques techniques principales :

Tension d'alimentation : 5V DC (courant typique de 5mA)

Plage d'atténuation programmable : de 0 à 31,5 dB par pas de 0,5 dB

Impédance d'entrée et de sortie : 50 ohms

Bande passante : 1 MHz à 4 GHz (la valeur d'atténuation varie selon la fréquence ; reportez-vous aux courbes S21 pour plus de détails)

Interfaces de contrôle supportées : mode parallèle et mode série, avec fonction de sélection de l'état au démarrage.

Boîtier métallique blindé.

Configuration des différents modes de contrôle :

Mode Série : Déconnectez J5 et J7, court-circuitez J6 et J4. Utilisez les broches : GND, DATA, CLK, LE, 3.3V.

Mode Parallèle (C0.5-C16) : Déconnectez J4 et J7, court-circuitez J5 et J6.

Mode Parallèle (PUP) : Déconnectez J4 et J5, court-circuitez J7 et J6.

Vous recevrez 1 module atténuateur RF numérique PE4302. Ce produit est idéal pour vos applications en test et mesure, communications ou tout projet RF nécessitant un contrôle précis de l'atténuation du signal.

Caractéristiques

  • Marque
    MIXHOME
  • Matières
    Métal
  • Réf. ManoMano
    ME210932947
  • MMID
    950426282533
  • Réf. fabricant
    YC0408-YM15595
  • EAN
    1210990053668
