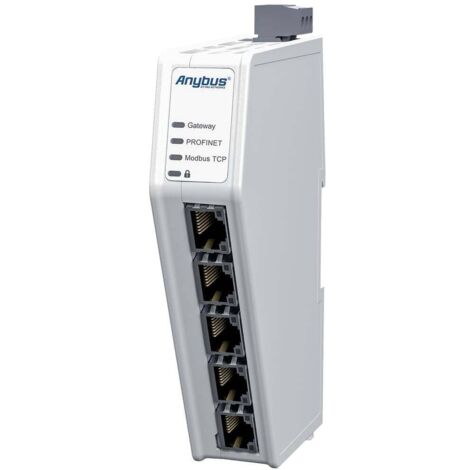

Anybus ABC4017 Convertisseur d'interface Modbus-TCP, Profinet, passerelle, Industrial Ethernet 24 V/DC 1 pc(s)

Dimensions (L x L x H) avec port série et fiche secteur : 98 x 27 x 144 mmPoids net : 150 gTouches et interrupteurs : bouton de réinitialisation et interrupteur de sécuritéLED : indicateur d'état pour la passerelle ainsi que pour le réseau 1 et le réseau 2Indice de protection IP20MATÉRIAU DU BOÎTIER : PC ABS, UL 94 VOMontage : rail DIN (35 * 7,5/15) ENVIRONNEMENTTempérature de fonctionnement : de -25 à 70 °CTempérature de stockage : de 40 à 85 °CHumidité relative : 0-95% sans condensationHauteur de montage : jusqu'à 2 000 mConsommation électrique : valeurs typiques : 160 ma à 24 V, 400 ma maximum à 12 V.Raccordement secteur : raccordement à vis à 3 pôlesProtection : protection contre l'inversion de polarité et les courts-circuitsCONNEXIONS ETHERNETConnexions : 2+2 x Ethernet Isolation : isolation galvaniqueDébit binaire : 10 / 100 Mbits/s Full DuplexConnecteur : RJ45Commutateur : commutateur cut-through DualMODBUS TCPMode de fonctionnement : serveurMax. Nombre de connexions : 4Taille des données d'entrée : 1 500 octetsTaille des données de sortie 1 500 octetsPROFINETMode de fonctionnement : PROFINET IO-Device (esclave)Classe : A, BCanaux de communication : Real Time Channel (RT)Taille des données d'entrée : 1.024 octets Taille des données de sortie : 1.024 octets Temps de cycle minimum : 1 ms.Max. Nombre de connexions 1 IO Controller application Relationship + 2 Device Access application RelationshipClasse de charge secteur : classe IIII&M records : données de fabricant (I&M0), informations de jour (I&M1), date/heure (I&M2), description (I&M3)SNMP : disponibleFichier GSDML : disponibleCERTIFICATIONS ET NORMESUL : fichier CULUSfile numéro E214107CE: 2014/30/UEKC : COMMUNICATEUR R-R-ABJCEM : EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032Environnement : IEC 60068-2-1 AB, IEC 60068-2-2 bb, IEC 60068-2-1 AB, IEC 60068-2-2 bb, IEC 60068-2-14 NB, IEC 60068-2-30 dB, IEC 60068-2-78 Cab, IEC 60068-2-78 CabVibrations et chocs : IEC 60068-2-27, IEC 60068-2-6Mise au rebut : WEECONFIGURATIONLogiciel de configuration : configuration WebPorts de configuration : port de configuration Ethernet RJ45 dédié 10/100 Mbits/s et autres ports EthernetSécuritéDémarrage sécurisé (Secure boot) : garantit l'authenticité du logicielInterrupteur de sécurité : interrupteur physique qui active/désactive l'accès à l'interface de configuration Web

Informations techniques

Consommation électrique : 160 mA
Consommation électrique max. : 400 mA
Dimensions produit, hauteur : 144 mm
Dimensions produit, largeur : 27 mm
Données techniques complémentaires : Dimensions (L x L x H) avec port série et fiche secteur : 98 x 27 x 144 mmPoids net : 150 gTouches et interrupteurs : bouton de réinitialisation et interrupteur de sécuritéLED : indicateur d'état pour la passerelle ainsi que pour le réseau 1 et le réseau 2Indice de protection IP20MATÉRIAU DU BOÎTIER : PC ABS, UL 94 VOMontage : rail DIN (35 * 7,5/15) ENVIRONNEMENTTempérature de fonctionnement : de -25 à 70 °CTempérature de stockage : de 40 à 85 °CHumidité relative : 0-95% sans condensationHauteur de montage : jusqu'à 2 000 mConsommation électrique : valeurs typiques : 160 ma à 24 V, 400 ma maximum à 12 V.Raccordement secteur : raccordement à vis à 3 pôlesProtection : protection contre l'inversion de polarité et les courts-circuitsCONNEXIONS ETHERNETConnexions : 2+2 x Ethernet Isolation : isolation galvaniqueDébit binaire : 10 / 100 Mbits/s Full DuplexConnecteur : RJ45Commutateur : commutateur cut-through DualMODBUS TCPMode de fonctionnement : serveurMax. Nombre de connexions : 4Taille des données d'entrée : 1 500 octetsTaille des données de sortie 1 500 octetsPROFINETMode de fonctionnement : PROFINET IO-Device (esclave)Classe : A, BCanaux de communication : Real Time Channel (RT)Taille des données d'entrée : 1.024 octets Taille des données de sortie : 1.024 octets Temps de cycle minimum : 1 ms.Max. Nombre de connexions 1 IO Controller application Relationship + 2 Device Access application RelationshipClasse de charge secteur : classe IIII&M records : données de fabricant (I&M0), informations de jour (I&M1), date/heure (I&M2), description (I&M3)SNMP : disponibleFichier GSDML : disponibleCERTIFICATIONS ET NORMESUL : fichier CULUSfile numéro E214107CE: 2014/30/UEKC : COMMUNICATEUR R-R-ABJCEM : EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032Environnement : IEC 60068-2-1 AB, IEC 60068-2-2 bb, IEC 60068-2-1 AB, IEC 60068-2-2 bb, IEC 60068-2-14 NB, IEC 60068-2-30 dB, IEC 60068-2-78 Cab, IEC 60068-2-78 CabVibrations et chocs : IEC 60068-2-27, IEC 60068-2-6Mise au rebut : WEECONFIGURATIONLogiciel de configuration : configuration WebPorts de configuration : port de configuration Ethernet RJ45 dédié 10/100 Mbits/s et autres ports EthernetSécuritéDémarrage sécurisé (Secure boot) : garantit l'authenticité du logicielInterrupteur de sécurité : interrupteur physique qui active/désactive l'accès à l'interface de configuration Web
Emballage sans plastique : Emballage sans plastique
Interfaces (Advantech) : Modbus-TCP, Profinet, passerelle, Industrial Ethernet
Température de fonctionnement (max.) : 70 °C
Température de fonctionnement (min.) : -25 °C
Tension de fonctionnement : 24 V/DC
Tension de fonctionnement (détails) : 12-30 V/DC

Le Anybus Communicator PROFINET IO-Device - Modbus TCP Server est un convertisseur de protocole industriel qui permet d'échanger des données de manière transparente entre les réseaux PROFINET et Modbus TCP.Anybus Communicator garantit une transmission fiable, sûre et rapide des données entre différents réseaux Ethernet industriels et bus de terrain. Ces passerelles autonomes sont faciles à mettre en service et permettent un échange de données transparent entre les SPSen, de sorte que vous pouvez intégrer des appareils de terrain plus anciens dans des réseaux industriels modernes avec des modifications minimales du logiciel.Le Anybus Communicator est basé sur le processeur réseau Anybus NP40 éprouvé, qui se caractérise par sa conformité réseau, ses performances élevées et sa fiabilité. Lors de l'échange de données entre les SPSen de différents réseaux, il est possible de transférer des données très rapidement avec jusqu'à 1500 octets dans n'importe quelle direction was, ce qui répond à la plupart des besoins des applications de commande actuelles et futures.La mise en service s'effectue rapidement grâce à la configuration intuitive, à la documentation facile à comprendre et à la conception intelligente du boîtier et du matériel. Performances exceptionnelles Transfert de données instantané - le temps nécessaire pour le transfert de données entre deux SPSen est composé du temps de cycle du premier réseau plus le temps de cycle du deuxième réseau. Le transfert de données interne dans le communicateur est négligeable car il correspond aux variations naturelles des temps de cycle du réseau (gigue). Conversion Endian accélérée par matériel (octet Swap) Le Communicator peut modifier la représentation des données (Endianness) par une conversion Endian accélérée par le matériel pour s'assurer que les données sont correctement représentées dans chaque API. Vous pouvez même convertir différentes parties de la plage de données de différentes manières pour traiter différents types de données. Cela n'a aucun effet sur la puissance, soulage l'API de la tâche de conversion de données et simplifie la programmation API. Mise en service simple Port de configuration Ethernet dédié - aucun câble spécial n'est nécessaire.Interface de configuration Web intuitive par glisser-déposer - aucune installation de logiciel supplémentaire n'est nécessaire.Les connecteurs orientés vers l'avant facilitent la connexion des câbles et le format compact permet d'économiser de l'espace sur le rail DIN.Dépannage grâce à de puissantes fonctions de diagnostic, notamment le moniteur de données en direct, l'écran d'état et le pack d'assistance. Dernières fonctions de sécurité Fonctionnalité de démarrage sécurisée pour détecter les manipulations du micrologiciel et protéger contre les attaques et les infections causées par des programmes malveillants. Interrupteur de sécurité qui verrouille votre configuration et empêche tout accès non autorisé. Pour les environnements industriels Boîtier robuste et compact.Les composants industriels sont certifiés ce et UL.Large plage de température, -25°C à 70°C.Montage sur rail DIN pour l'installation à proximité des appareils connectés, ce qui réduit l'effort de câblage. Ce texte a été traduit par une machine.

Points forts

• Transfert de données instantané
• Conversion Endian accélérée par matériel (octet Swap)

  • • Configuration requise

      • ChromeBordnavigateur web Firefox
