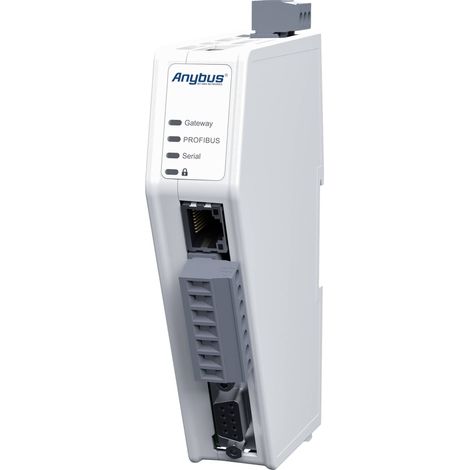

Anybus ABC3000 ABC-SERM-PDPS Convertisseur sériel Profibus, RS-485, RS-232 1 pc(s) W066172

Poids : 150 g
Touches et interrupteurs : bouton de réinitialisation et interrupteur de sécurité
LED : indicateur d'état pour la passerelle ainsi que pour le réseau industriel supérieur et le sous-réseau série
Indice de protection IP20
MATÉRIAU DU BOÎTIER : PC ABS, UL 94 VO
Montage rail DIN : (35 * 7,5/15)
Température de stockage : -40 à 85 °C
Humidité relative : 0-95% sans condensation
Hauteur de montage : jusqu'à 2000 m

Informations techniques

Consommation électrique : 160 mA
Dimensions produit, hauteur : 144 mm
Dimensions produit, largeur : 27 mm
Données techniques complémentaires : Poids : 150 g Touches et interrupteurs : bouton de réinitialisation et interrupteur de sécurité LED : indicateur d'état pour la passerelle ainsi que pour le réseau industriel supérieur et le sous-réseau série Indice de protection IP20 MATÉRIAU DU BOÎTIER : PC ABS, UL 94 VO Montage rail DIN : (35 * 7,5/15) Température de stockage : -40 à 85 °C Humidité relative : 0-95% sans condensation Hauteur de montage : jusqu'à 2000 m
Emballage sans plastique : Emballage sans plastique
Interfaces (Advantech) : Profibus, RS-485, RS-232
Température de fonctionnement (max.) : +70 °C °C
Température de fonctionnement (min.) : -25 °C
Tension de fonctionnement (détails) : 12-30 VDC

Master série - esclave PROFIBUS Avec Anybus Communicator, vous pouvez intégrer des appareils série (RS-232/485) dans un réseau PROFIBUS. Aucune modification du périphérique série n'est nécessaire pour cela. Le convertisseur de protocole peut transférer de grandes quantités de données, est facile à configurer grâce à son interface Web glisser-déposer et est basé sur la technologie Anybus éprouvée. CONVERTIT PRESQUE TOUS LES PROTOCOLES SÉRIE Le Communicator peut convertir presque n'importe quel protocole série, par exemple les protocoles maître/esclave tels que Modbus RTU, mais aussi les protocoles de demande/réponse spécifiques au fabricant ou les protocoles de produit/consume. APPLICATIONS SÉRIE TYPIQUES Les applications en série typiques incluent par exemple les convertisseurs de fréquence, les capteurs, les actionneurs, les terminaux de commande, les lecteurs de codes-barres, les lecteurs RFID ou les balances industrielles. Transfert de 244 octets de données La tendance est de transférer de plus en plus de données. Le Anybus Communicator est donc conçu pour la transmission de grandes quantités de données. Il peut envoyer 244 octets de données sur le PLC de niveau supérieur et recevoir 244 octets de données de l'API, ce qui permet de transmettre 488 octets au total. Grâce à la prise en charge de 150 commandes Modbus, même les configurations complexes à plusieurs nœuds peuvent être traitées sans problème. Interface Web Drag & Drop La configuration du convertisseur de protocole est effectuée rapidement avec l'interface graphique web. Aucun logiciel à installer. Ouvrez simplement votre navigateur Web préféré et lancez-le. Plage de température industrielle Une plage de température de fonctionnement industrielle de -25 à +70 °C garantit que le communicateur convainc même dans des conditions difficiles. Technologie NP40 éprouvée Le Communicator est basé sur le processeur réseau Anybus NP40 éprouvé. Le NP40 est utilisé dans d'innombrables applications embarquées dans le monde entier et est le point de référence de l'industrie pour des communications industrielles fiables. Interrupteur de sécurité Même avec des mesures de sécurité sophistiquées, l'erreur humaine reste la principale cause de non-respect des exigences de sécurité. C'est pourquoi le Communicator dispose d'un interrupteur de sécurité qui verrouille la configuration et empêche l'accès à l'interface de configuration Web. Lorsque votre configuration est terminée, il vous suffit de pousser le commutateur de sécurité en position de verrouillage. La LED de cadenas s'allume ensuite sur le Communicator. Puce de sécurité et démarrage en toute sécurité Afin de relever les défis actuels et futurs en matière de sécurité, le Communicator est équipé de la dernière puce de sécurité Anybus. Le « Secure Boot » - le démarrage en toute sécurité - garantit que le micrologiciel n'a pas été manipulé. Port de configuration Ethernet Grâce au port de configuration Ethernet, aucun câble de configuration spécial n'est nécessaire. La connexion au convertisseur de protocole peut également être établie facilement à ce sujet, par exemple pour surveiller le trafic réseau. Optimisé pour montage sur rail DIN Le format étroit, les connexions réseau orientées vers l'avant et le raccord du connecteur de câble série garantissent que le communicateur peut être installé et connecté rapidement et facilement. Diagnostics Lorsque vous ouvrez l'interface Web Communicator, vous voyez immédiatement l'état de la connexion PROFINET et de la connexion série. Vous pouvez également voir l'état de chaque nœud série. À des fins d'analyse, la page série ainsi que les événements sont enregistrés. carbone Vous rencontrerez parfois un problème pour lequel vous avez besoin d'aide. C'est pourquoi nous avons inclus une page d'assistance avec des informations de contact dans l'interface utilisateur. Il existe également un bouton pour créer un pack de support afin de simplifier le dépannage. Ce texte a été traduit par une machine.

Points forts

• CARACTÉRISTIQUES ET AVANTAGES
• Transmission jusqu'à 244 octets dans les deux sens
• Convertit les protocoles RS-232/485 normalisés et propriétaires
• Interface de configuration glisser-déposer basée sur le Web
• Plage de température industrielle de -25 à +70 °C.
• Technologie Anybus éprouvée : processeur réseau NP40
• Puce de sécurité, interrupteur de sécurité et démarrage sécurisé (Secure Boot)

  • Contenu de la livraison

    • Guide de démarrage rapide, Câble de configuration série (RS-232), Connecteur Sub-D avec borne à vis pour réseau série Sub, Logiciel de configuration (par téléchargement), (Bloc d'alimentation non fourni)
