Description générale

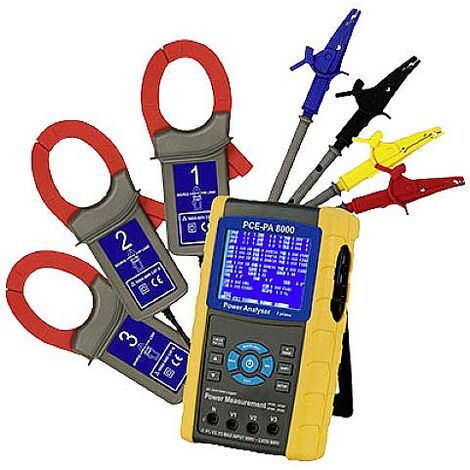

L'analyseur de réseau PCE-PA 8000 est un appareil de mesure HVAC avancé, conçu pour mesurer et enregistrer la puissance dans des circuits monophasés et triphasés. Il est équipé d'une mémoire de données sur carte SD, permettant une analyse facile des données sur un ordinateur. Grâce à ses pinces de courant, il peut mesurer des diamètres de conducteur allant jusqu'à 50 mm, ce qui le rend idéal pour une utilisation dans les réseaux d'alimentation en énergie.Spécifications techniques
- Mesure de tension (AC V) : Plage de mesure 10 V à 600 V (phase à neutre et phase à phase), Résolution 0,1 V, Précision : ± 0,5 V (0,5 % + 0,5 V)
- Mesure du courant (AC A) : Gamme de mesure 20 A à 1200 A, Résolution de 0,001 A à 1 A, Précision : ± 0,1 A (0,5 % + 0,1 A) à ± 0,5 A (0,5 % + 5 A)
- Puissance active : Plage de mesure 0 kW à 9,999 MW, Résolution de 0,001 kW à 0,1 kW, Précision : ± (1 % + 0,008 kW)
- Puissance apparente : Plage de mesure 0 KVA à 9,999 MVA, Résolution de 0,001 KVA à 0,1 KVA, Précision : ± (1 % + 0,008 KVAR)
- Facteur de puissance : Plage de mesure 0 à 1, Résolution 0,01, Précision 1°
- Angle de phase : Plage de mesure -180° à 180°, Résolution 0,1°, Précision 1°
- Fréquence : Plage de mesure 45 Hz à 65 Hz, Résolution 0,1 Hz, Précision 0,1 Hz
- Écran : LCD à matrice de points 3,7" (320 x 240 pixels) avec rétroéclairage LED
- Dimensions de l'appareil de mesure : 225 x 125 x 64 mm, Pince ampèremétrique : 210 x 64 x 33 mm
- Poids : Appareil de mesure 948 g (piles incluses), Pince ampèremétrique 467 g (câble inclus)
Compatibilité et accessoires
- 1 x wattmètre PCE-PA 8000
- 3 x pinces ampèremétriques
- 4 câbles de test
- 4 pinces crocodiles
- 1 carte mémoire SD 2 Go
- 1 x bloc d'alimentation 9 V DC
- 8 piles LR03 1,5 V
Installation
- Connectez les pinces ampèremétriques aux conducteurs à mesurer.
- Alimentez l'appareil avec les piles ou le bloc d'alimentation fourni.
- Configurez les paramètres de mesure selon vos besoins.
Utilisation
- Mesurez la tension, le courant, la puissance active et réactive, ainsi que le facteur de puissance et l'angle de phase.
- Enregistrez les données sur la carte SD pour une analyse ultérieure.
- Consultez les valeurs mesurées sur l'écran LCD pour une lecture rapide.
Autres informations
- Type de sécurité : IEC1010CAT III 600 V
- Température de fonctionnement : 0 °C à 50 °C
- Humidité ambiante : 80 % HR
- Consommation de courant : 300 mA DC pour l'appareil de mesure, 34 mA DC pour la pince ampèremétrique
- Intervalle d'enregistrement : de 2 à 7200 secondes
