Analyseur Logique USB 8 Canaux Mini pour ARM FPGA, 24MHz, Plage Tension 0.5V‑5.25V avec Câble
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !
Découvrez notre analyseur logique USB, un outil essentiel pour le débogage et l'analyse des signaux numériques. Conçu dans un boîtier ABS robuste de couleur noire, il se connecte facilement à votre ordinateur via un câble USB standard (type A) pour une utilisation dans le domaine des communications réseau et bien au-delà.
Cet analyseur logique performant vous offre une flexibilité exceptionnelle avec une vitesse d'échantillonnage réglable parmi 13 valeurs : 24 MHz, 16 MHz, 12 MHz, 8 MHz, 4 MHz, 2 MHz, 1 MHz, 500 kHz, 250 kHz, 200 kHz, 100 kHz, 50 kHz et 25 kHz. Chaque canal dispose d'une vitesse de logique pouvant atteindre 24 MHz/s, une fréquence généralement utilisée autour de 10 MHz, parfaitement adaptée à une multitude d'applications.
Ses 8 canaux d'échantillonnage, associés à une impédance d'entrée typique de 1 MΩ et une réactance capacitive de 10 pF, permettent une acquisition rapide et précise des signaux. Il prend en charge une large plage de tension d'entrée de -0,5 V à 5,25 V, avec un seuil bas défini entre -0,5 V et 0,8 V et un seuil haut entre 2,0 V et 5,25 V. Il est ainsi compatible avec les systèmes 5 V, 3,3 V, 2,5 V et 2,0 V (fonctionne sous 1,8 V mais n'est pas recommandé).
L'appareil excelle dans la gestion des déclenchements, supportant parfaitement divers modes tels que le front montant, le front descendant, ainsi que des déclenchements complexes formés à partir de ces méthodes de base. Piloté par un cristal de 24 MHz avec une précision de +/- 20 ppm, il garantit des mesures précises avec une erreur sur la largeur d'impulsion de seulement +/- 42 ns à 24 MHz.
Une fonctionnalité majeore est sa capacité à analyser automatiquement de nombreux protocoles standard tels que l'UART (Universal Asynchronous Receiver/Transmitter) et l'I²C (Inter-Integrated Circuit), ce qui simplifie considérablement votre travail de développement.

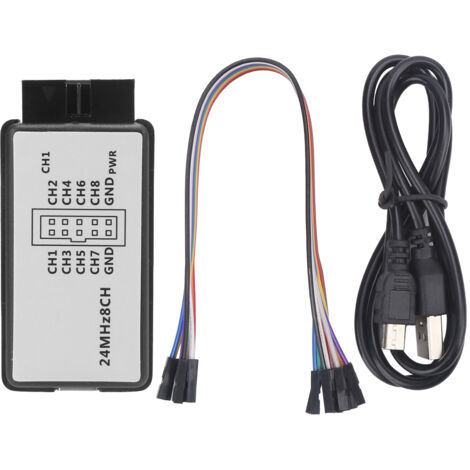

Votre commande comprend les éléments suivants pour une utilisation immédiate :
- 1 analyseur logique USB
- 1 câble de données
- 1 câble supplémentaire
Caractéristiques
- MarqueZEVE
- ConnectéOui
- Hauteur2 cm
- Largeur7 cm
- Longueur11 cm
- MatièresABS
- Mode d'affichageNumérique
- RétroéclairageNon
- Réf. ManoManoME102040114
- MMID601800748169
- Réf. fabricantKZY0325[ym]-83678
- EAN1122346767252
