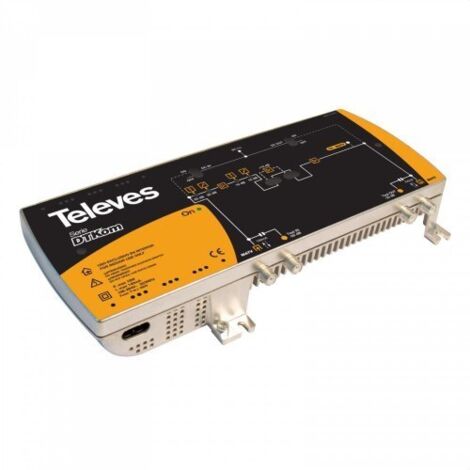

Amplificateur central Dtkom Matv 1E/1S "F" V/U G41..53dB
Produit similaire livré par
'/%3E%3C/svg%3E)
Amplificateur WiFi extérieur 600mW – Boîtier étanche IP65 – Dual-Band 2.4+5G – Alimentation PoE – Longue portée pour espaces extérieurs - AC600
57,59 €12
Vendu par Electropolis
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Les centrales électriques de ligne dans les applications MATV.
L'amplification séparée facilite les tensions de sortie élevées et minimise l'intermodulation entre les bandes.
Conçu avec la technologie PUSH-PULL qui garantit des niveaux de 123 dBμ V en VHF et/ou UHF.
SCHÉMA DE CONFIGURATION ET D'AJUSTEMENT
1.- Entrée de l'alimentation secteur (230V).
2.- Connexion à la terre.
3.- LED de puissance.
4.- Entrée MATV.
Test d'entrée MATV.
Test de sortie MATV.
Test de sortie MATV.
8.- Interrupteur de téléalimentation d'entrée.
Atténuateur MATV.
MATV Equalizer.
11.- Interrupteur de téléalimentation de sortie.
LED d'état (présence du signal).
Commutateur 10dB.
Commutateur 10dB.
15.- Atténuateur MATV.
16.- Égaliseur MATV
| Référence | 5338 | |
| Billets | 1 (VHF/UHF) | |
| Bande amplifiée | MHz | 47 - 862 |
| Profit | dB | 41 - 53 |
| Vout max x (DIN45004B) | dBµ V | 123 |
| Marge d'atténuation | dB | 0 - 18 |
| Marge de péréquation | ||
| Marge de pré-urgence | 0 - 10 | |
| Commutation de gain supplémentaire | ||
| Consommation des appareils | mA | 700 @ 9 Vdc |
| Niveau d'entrée/sortie maximal disponible | 700 | |
| Nombre maximum de stations à alimenter à distance | 1 | |
| Alimentation | Vac | 196-264 |
Caractéristiques
- MarqueTELEVES
- Longueur100 mm
- Largeur100 mm
- Hauteur100 mm
- Poids100 g
