Description générale
La sauterelle à serrage vertical avec embase verticale, Taille 5, est conçue pour offrir une force de rétention efficace avec F1 à 3,0 kN et F2 à 5,0 kN. Elle est équipée d'un levier de serrage de 321 mm et d'un bras de serrage de 195 mm, permettant une manipulation aisée. Sa construction robuste inclut des vis de pression M12 x 80 mm, galvanisées et passivées, ainsi que des rivets en acier inoxydable. Les coussinets cémentés et les articulations graissées assurent une durabilité et un fonctionnement fluide. La poignée ergonomique en plastique rouge résistant à l'huile garantit un confort d'utilisation optimal.Spécifications techniques
- Longueur du levier de serrage : 321 mm
- Longueur du bras de serrage : 195 mm
- Vis de pression : M12 x 80 mm - Galvanisé, passivé
- Rivet : Acier inoxydable
- Coussinets : Cémentés
- Articulations : Graissées
- Poignée : Ergonomique en plastique rouge résistant à l'huile

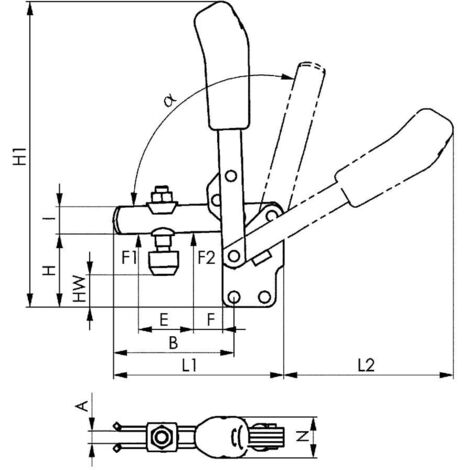

Tableau des dimensions
- A : 14 mm
- B : 140 mm
- C : 45 mm
- D : 8,5 mm
- F : 73 mm
- G : 34 mm
- H : 77 mm
- H1 : 302 mm
- HW min. : 18 mm
- HW max. : 49 mm
- I : 25 mm
- K : 9,5 mm
- L : 26,5-31,5 mm
- L1 : 195 mm
- L2 : 185 mm
- M : 66 mm
- M1 : 64 mm
- N : 45 mm
- O : 10 mm
- P : 65 mm
- alpha : 115°
- alpha* : 60° (L'angle d'ouverture peut être modifié en enfonçant une goupille de butée)
