Description générale

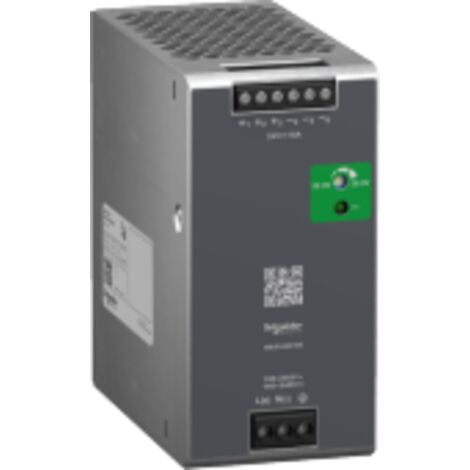

Alimentation à découpage Modicon ABL, conçue pour convertir une tension d'entrée de 100 à 240 V CA en une sortie de 24 V CC avec un courant de 10 A. Ce modèle est idéal pour des applications nécessitant une alimentation stable et fiable.Spécifications techniques
- Tension d'entrée : 85...264 V CA, 120...375 V CC, 85...120 V CC
- Fréquence réseau : 50...60 Hz
- Courant de fuite maximum : 1 mA à 240 V CA
- Type de protection en entrée : Fusible intégré (6,3 A, non interchangeable)
- Courant à l'appel : 30,0 A à 115 V, 60,0 A à 230 V
- Rendement : 85 % à 115 V CA, 88 % à 230 V CA
- Tension de sortie : 22...28 V
- Puissance dissipée : 36 W
- Consommation électrique : < 2,8 A à 115 V CA, < 1,4 A à 230 V CA
- Temps de réponse : < 1 s
- Temps de maintien : > 20 ms à 115 V CA, > 20 ms à 230 V CA
- Capacité de charge : 8000 µF
- Ondulation résiduelle : < 120 mV
- MTBF : 700000 H à 25 °C, pleine charge
- Profondeur : 117,6 mm
- Hauteur : 123,6 mm
- Largeur : 60 mm
- Poids : 0,8 kg
Compatibilité et accessoires
- Mode de raccordement : Connexion à vis pour différentes sections de câble (0,5 à 4 mm²)
- Support de montage : Rail DIN type TH35-15 et TH35-7.5
Installation
- Installation sur rail DIN conforme à CEI 60715
Utilisation
- Utilisation dans des applications nécessitant une alimentation stable de 24 V CC
Autres informations
- Tenue diélectrique : 3000 V CA avec entrée vers sortie
- Durée de vie : 10 ans
- Catégorie de surtension : II
