Description générale

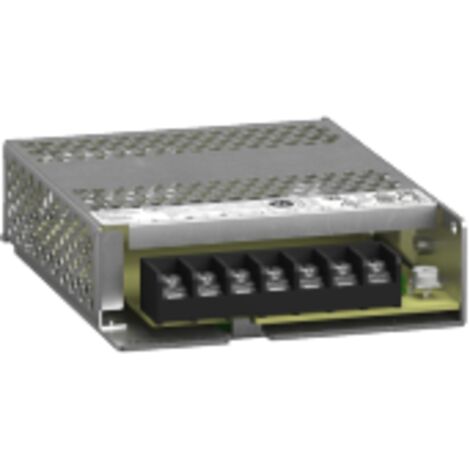

Alimentation à découpage Modicon ABL, conçue pour un montage sur panneau, offrant une puissance de 8,5 A avec une entrée monophasée de 100 à 240 V CA et une sortie de 12 V CC. Cet appareil est idéal pour diverses applications nécessitant une alimentation stable et fiable.Spécifications techniques
- Limites de la tension d'entrée : 90 à 264 V CA
- Limites de fréquence réseau : 50...60 Hz
- Courant de fuite maximum : 1 mA à 240 V CA
- Type de protection en entrée : Fusible intégré (non interchangeable) 4 A
- Courant à l'appel : 45 A à 115 V, 85 A à 230 V
- Rendement : 88 % à 230 V CA
- Limites de la tension de sortie : 10,8...13,2 V
- Puissance dissipée : 21 W
- Consommation électrique : < 2,3 A à 115 V CA, < 1,5 A à 230 V CA
- Temps de réponse : < 500 ms
- Temps de maintien : > 20 ms à 115 V CA, > 40 ms à 230 V CA
- Capacité de charge : 4000 µF
- Ondulation résiduelle : < 120 mV
- MTBF : 700000 H à 25 °C, pleine charge
- Profondeur : 129 mm
- Hauteur : 30 mm
- Largeur : 97 mm
- Poids : 0,3 kg
Compatibilité et accessoires
- Mode de raccordement : Connexion à vis de 0,75 à 2,5 mm² (AWG 18 à AWG 14) sans embout de câble
- Connexion à vis de 0,75 à 1,5 mm² (AWG 18 à AWG 16) avec virole d'extrémité de câble
- Support de montage : Rail top hat type TH35-15 et TH35-7.5, conforme à CEI 60715
- Montage sur panneau : Rail DIN double profil
Autres informations
- Type de protection en sortie : Contre la surcharge et les courts-circuits, remise à zéro automatique
- Protection contre la surchauffe : remise à zéro manuelle
- Protection contre la surtension : remise à zéro manuelle
- Tenue diélectrique : 3750 V CA avec entrée vers sortie
- Durée de vie : 10 ans
- Catégorie de surtension : II
