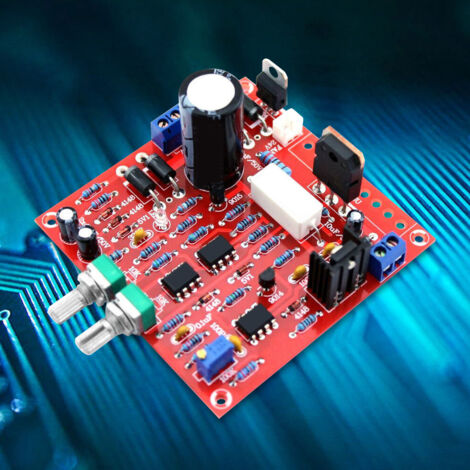

Alimentation DC Réglable 0-30V 3A Kit DIY avec Protection contre les Courts-Circuits et Limitation de Courant

Bienvenue dans notre boutique !

Cette carte d'alimentation régulée est le premier choix des passionnés et même des fabricants professionnels pour réaliser diverses expériences de circuits. Bien que les alimentations à découpage offrent des avantages en termes de rendement et de compacité, elles génèrent inévitablement des interférences haute fréquence. Cette alimentation linéaire, en revanche, se distingue par ses interférences très faibles et son excellente isolation.

Il s'agit d'une alimentation stabilisée de haute qualité, à réglage continu, avec une plage de tension de sortie de 0 à 30V. Elle intègre également un circuit de limitation de courant, permettant de régler précisément le courant de sortie maximal de 2mA à 3A. Cette fonctionnalité vous permet de fixer une limite correspondant au courant maximal typique de votre circuit expérimental. Vous pouvez ainsi mettre l'alimentation sous tension en toute confiance, sans craindre qu'une erreur de montage ou un défaut n'endommage vos composants par un courant trop élevé.

Tous les composants sont traversants, ce qui rend l'installation et la maintenance simples et pratiques. La tension de sortie est facile à ajuster. Un LED indique l'état de limitation du courant. Lorsque le courant de sortie dépasse la valeur limite, le circuit bascule automatiquement en mode courant constant, offrant ainsi une protection complète contre les surcharges ou les courts-circuits.

**Caractéristiques :**

* État : 100% Neuf

* Type : Carte d'Alimentation Stabilisée

* Couleur : Rouge

* Tension d'entrée : 24V AC (maximum)

* Courant d'entrée : 3A (maximum)

* Tension de sortie : 0-30V réglable en continu

* Courant limite de sortie : 2mA-3A réglable en continu

* Ondulation de tension de sortie : 0.01% (maximum)

* Dimensions du circuit imprimé : Environ 84x84mm / 3.31x3.31 pouces

**Réglage du circuit :**

1. **Réglage de la tension :** Placez le potentiomètre de réglage de tension au minimum (tourné dans le sens inverse des aiguilles d'une montre). Ajustez le RV1 (résistance variable 100K) pour obtenir une tension de sortie de 0V. Aucun réglage n'est nécessaire pour la tension maximale. Avec une entrée de 24V AC, la tension de sortie maximale est d'environ 31V.

2. **Réglage du courant limite :** Déterminé par la position du potentiomètre de courant. Avec une tension de 10V et une résistance de charge de 10 ohms, ajustez le potentiomètre de courant jusqu'à ce que la LED s'allume juste. À ce stade, le potentiomètre est à la position 1A et le circuit est passé en mode constant. Vous pouvez alors constater qu'en tournant le potentiomètre de tension, celle-ci n'augmente plus et le courant est maintenu à la limite de 1A.

**Contenu du colis :**

* 1 x Carte d'Alimentation Régulée

* 1 x Lot de Résistances à Film Métallique traversantes

* 2 x Cartes d'Identification des Résistances

* 1 x Lot (Condensateurs Électrolytiques traversants + Résistance Ciment + Borne + Potentiomètre)

* 1 x Lot (Thyristor + Circuit Intégré + Câble + Condensateur Céramique + Condensateur Monolithique)

* 2 x Connecteurs
