Description générale

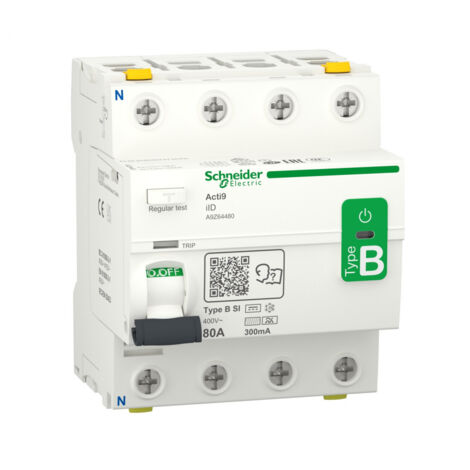

Interrupteur différentiel Acti9 de type B, 4 pôles, avec un courant nominal de 80A et une sensibilité de 300mA. Conçu pour une utilisation dans des installations électriques à une tension assignée de 400V CA à 50 Hz, cet appareil assure une protection efficace contre les défauts d'isolement.Spécifications techniques
- Tension assignée d'emploi : 400 V CA 50 Hz
- Tension assignée d'isolement : 500 V
- Tension assignée de tenue aux chocs : 6 kV
- Pouvoir assigné de coupure et fermeture : Im 1500 A, Idm 1500 A
- Courant nominal de court-circuit conditionnel : 10 kA
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Dimensions : 88 mm (hauteur) x 72 mm (largeur) x 79 mm (profondeur)
- Poids : 415 g
- Couleur : Blanc
Compatibilité et accessoires
- Mode de raccordement : Terminal double, face avant rigide pour fils de 1...35 mm² max
- Terminal double, face avant souple pour fils de 1...25 mm² max
- Terminal double, arrière rigide pour fils de 1...25 mm² max
- Terminal double, arrière souple pour fils de 1...25 mm² max
- Terminal double, arrière flexible avec virole pour fils de 1...16 mm² max
- Longueur de dénudage des fils : 14 mm (haut ou bas)
- Couple de serrage : 3,5 N.m (haut ou bas)
Installation
- Mode d'installation : Encliquetable sur rail DIN
Utilisation
- Signalisation locale : Indication ON/OFF avec LED verte pour présence de tension
- Appareil de verrouillage à cadenas disponible en option
