Description générale

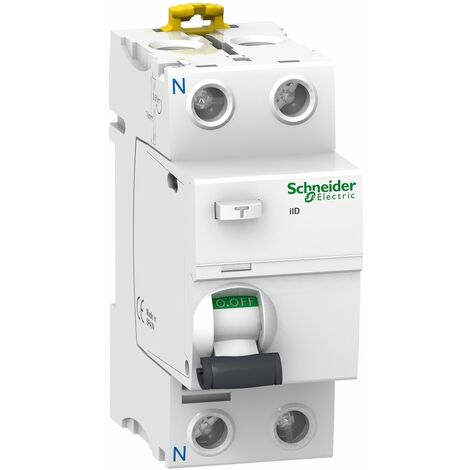

Ce disjoncteur différentiel Acti9 de Schneider Electric est un appareil modulaire et fiable, conçu pour protéger contre les chocs électriques par contact direct ou indirect et les risques d'incendie. Il déconnecte les circuits électriques en cas de défaut à la terre et dispose d'un indicateur VisiTrip qui facilite l'identification de l'appareil défectueux. De plus, il est équipé d'une fenêtre VisiSafe avec une bande verte sur le maneton, indiquant l'ouverture complète des pôles pour la maintenance en aval.Spécifications techniques
- Tension assignée d'emploi (Ue) : 230 V CA 50/60 Hz
- Tension assignée d'isolement (Ui) : 500 V
- Tension assignée de tenue aux chocs (Uimp) : 6 kV
- Pouvoir assigné de coupure et fermeture (Im) : 1500 A
- Courant nominal de court-circuit conditionnel (Inc) : 10 kA
- Durée de vie électrique : 15000 cycles
- Durée de vie mécanique : 20000 cycles
- Fréquence : 50/60 Hz
- Indice de protection : IP20 (IP40 en boîtier modulaire)
- Température de fonctionnement : -25 °C à 60 °C
- Température de stockage : -40 °C à 85 °C
- Dimensions : 91 mm (hauteur) x 36 mm (largeur) x 73,5 mm (profondeur)
- Poids : 0,21 kg
- Couleur : Blanc (RAL 9003)
- Pas de montage : 4 pas de 9 mm
Compatibilité et accessoires
- Mode de raccordement : Terminal unique, haut ou bas pour 1 fil flexible (1...25 mm² max sans embout) ou 1 fil rigide (1...35 mm² max sans embout)
- Longueur de dénudage des fils : 14 mm (haut ou bas)
- Couple de serrage : 3,5 N.m (haut ou bas)
Installation
- Montage sur rail DIN
Utilisation
- Protection des circuits électriques contre les défauts à la terre
- Identification rapide des appareils défectueux grâce à l'indicateur VisiTrip
Autres informations
Conforme à la norme EN/IEC 61008-1.
