Description générale

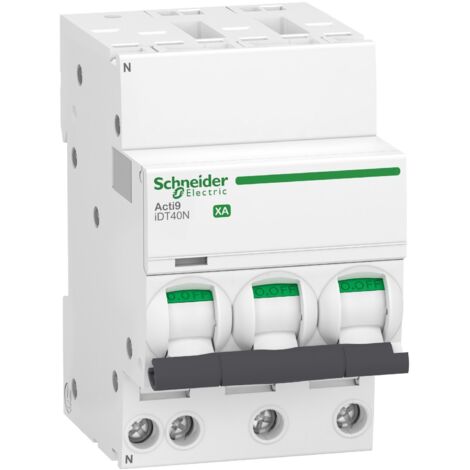

Le disjoncteur modulaire Acti9 iDT40N XA est conçu pour assurer la protection des circuits électriques. Il est équipé d'un mécanisme de déclenchement automatique et peut être monté sur rail DIN. Ce modèle est particulièrement adapté pour une utilisation dans des installations électriques domestiques et industrielles, offrant une sécurité accrue grâce à ses caractéristiques techniques avancées.Spécifications techniques
- Tension assignée d'emploi : 400 V CA 50 Hz
- Fréquence du réseau : 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 6000 A (100 % Icn à 400 V CA 50 Hz)
- Pouvoir de coupure : 10 kA (75 % Icu à 400 V CA 50 Hz)
- Tension d'isolement : 440 V CA 50 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Classe de limitation : 3
- Hauteur : 85 mm
- Largeur : 54 mm
- Profondeur : 74 mm
- Poids : 335 g
- Endurance mécanique : 20 000 cycles
- Endurance électrique : 20 000 cycles
- Couleur : Blanc
Compatibilité et accessoires
- Code de compatibilité : IDT40N XA
Installation
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 6
Utilisation
- Type de commande : Par maneton
- Signalisation locale : Indication ON/OFF
- Signalisation de déclenchement : Oui
- Connexion : Automatique
- Type de raccordement : Bornes à vis peigne tête de groupe
- Bornes type tunnel bas : 1...10 mm² souple et 1...16 mm² rigide
- Longueur de dénudage des fils : 14 mm pour bas connexion
- Couple de serrage : 2 N.m bas
- Protection différentielle : Bloc séparé
