Description générale

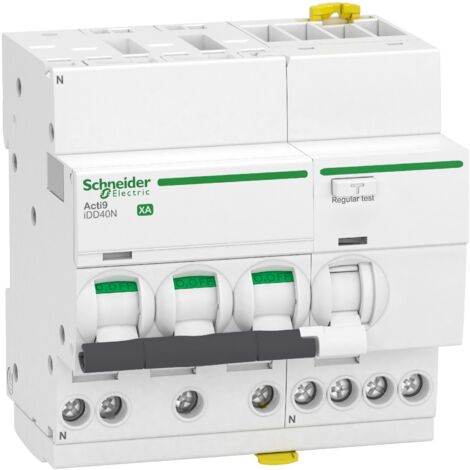

Le disjoncteur différentiel Acti9 iDD40N est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type A, avec une configuration 3P+N, et offre une protection contre les courants de fuite à la terre. Avec une capacité de coupure de 6000A et un courant assigné de 16A, il est idéal pour une utilisation dans des environnements résidentiels et commerciaux.Spécifications techniques
- Tension assignée d'emploi : 400 V CA 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 6000 A à 400 V CA 50 Hz
- Pouvoir assigné de coupure et fermeture : Idm 3000 A à 400 V CA 50 Hz
- Tension d'isolement : 440 V CA 50 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Endurance mécanique : 20000 cycles
- Endurance électrique : 20000 cycles
- Poids : 500 g
- Dimensions : Hauteur 93 mm, Largeur 90 mm, Profondeur 73 mm
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN
- Type de raccordement : Bornes type tunnel haut ou bas pour fils rigides de 1...16 mm² et souples de 1...10 mm²
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Installation
- Position de l'appareillage : Départ
- Support de montage : Rail DIN
Utilisation
- Protection différentielle intégrée
- Signalisation locale de défaut avec indication ON/OFF
- Verrouillages optionnels : Hermétique avec dispositif de cadenassage
