Description générale

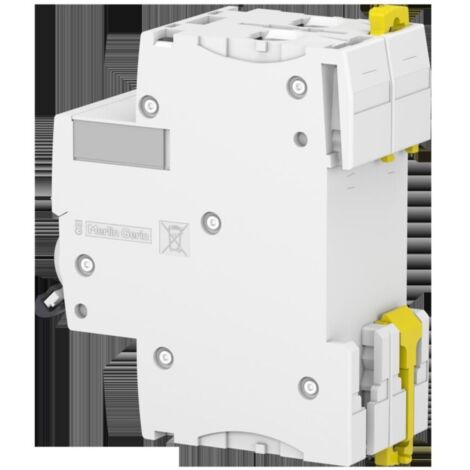

Le disjoncteur Acti9 iC60N est un dispositif modulaire à 2 pôles, conçu pour assurer la protection des circuits électriques. Avec une intensité nominale de 25A et une courbe de déclenchement de type C, il est adapté pour une utilisation dans des environnements variés. Ce disjoncteur est idéal pour les installations domestiques et industrielles, garantissant une sécurité optimale contre les surcharges et les courts-circuits.Spécifications techniques
- Intensité nominale : 25 A
- Tension assignée : 400 V CA
- Fréquence du réseau : 50/60 Hz
- Pouvoir de coupure : 10 kA
- Limite de déclenchement magnétique : 8 x In +/- 20 %
- Tension assignée d'isolement : 500 V CA
- Tension assignée de tenue aux chocs : 6 kV
- Dimensions : 85 mm (hauteur) x 36 mm (largeur) x 78,5 mm (profondeur)
- Poids : 0,25 kg
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
Compatibilité et accessoires
- Mode d'installation : Fixe sur rail DIN
- Compatibilité avec le bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
Installation
- Support de montage : Rail DIN
- Pas : 9 mm
Utilisation
- Type de commande : Touche à bascule
- Signalisation locale : Indicateur de déclenchement
Autres informations
- Protection contre les fuites à la terre : Bloc séparé
- Degré de protection : IP3
- Température de fonctionnement : -35...70 °C
- Humidité relative : 95 %
- Altitude de fonctionnement : 0...2000 m
- Température ambiante pour le stockage : -40...85 °C
