Description générale

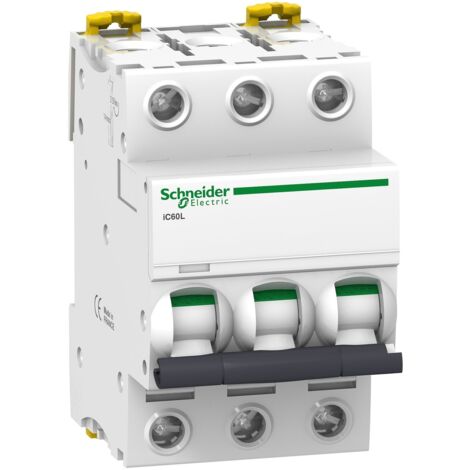

L'Acti9 iC60L 3P 50A est un disjoncteur conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il se monte facilement sur rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une installation simple grâce à ses obturateurs IP20B rapides et ergonomiques.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 8 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 35 kA
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 6 kV
- Classe de limitation : 3
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Couple de serrage : 3.5 N.m
- Dimensions : 85 mm (hauteur) x 54 mm (largeur) x 78,5 mm (profondeur)
- Poids : 0.375 kg
- Mode de raccordement : Terminal simple, haut ou bas rigide (1...35 mm² max) et souple (1...25 mm² max)
- Longueur de dénudage des fils : 14 mm
Compatibilité et accessoires
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag intégrés à la gamme Acti9 iC60
Installation
- Mode d'installation : Fixe sur rail DIN
- Largeur : 6 pas de 9 mm
