Description générale

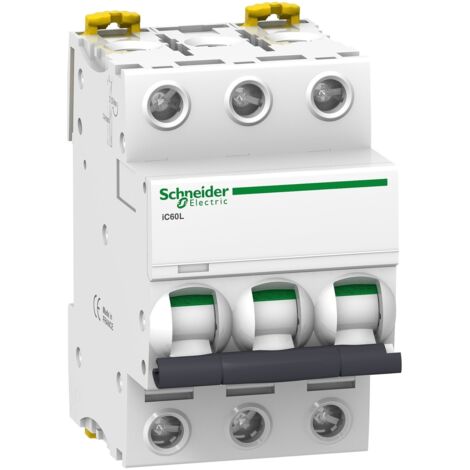

L'Acti9 iC60L 3P 16A est un disjoncteur conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il se monte facilement sur rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une installation aisée grâce à ses obturateurs IP20B rapides et ergonomiques.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 12 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 12.5 kA 0,5 x Icu
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 6 kV
- Classe de limitation : 3
- Mode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1...25 mm² max
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Dimensions : Hauteur 85 mm, Largeur 54 mm, Profondeur 78,5 mm
- Poids : 0.375 kg
- Couleur : Blanc
Compatibilité et accessoires
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag conçus pour s'intégrer à la gamme Acti9 iC60
Installation
- Mode d'installation : Fixe sur rail DIN
- Largeur : 6 pas de 9 mm
